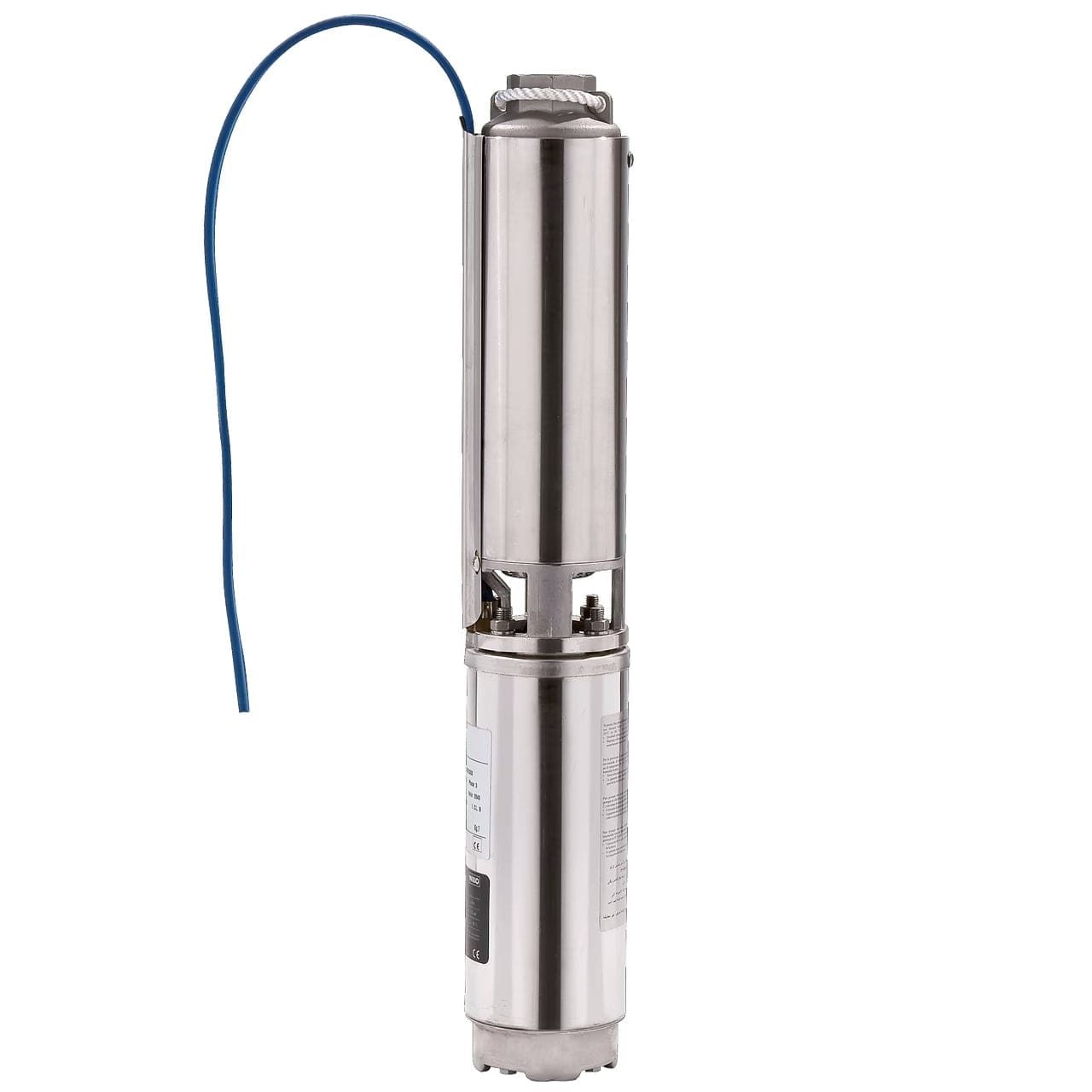

Сондажна помпа 4″ Wilo TWU 4-0807 – DM 3~400V

Wilo-Sub TWU 4-0807-DM 3~400V

Многостъпална потопяема помпа с възможност за работа под пълен залив с радиални или полу-аксиални работни колела със степенна конструкция за вертикален или хоризонтален монтаж, с вграден възвратен клапан. Устойчив на корозия монофазен или трифазен мотор за директно свързване, напълнен с водно-гликолна смес. Херметично запечатани с емайлирана изолация, импрегнирани със смола и самосмазващи лагери. Охлаждането на мотора става от работния флуид. Затова агрегатът трябва да работи винаги в потопено състояние. Хоризонталният монтаж трябва да се извърши в комбинация с охлаждащ мантел. За изпомпване на вода от сондажи с максимална дълбочина на потапяне 200 m и максимално съдържание на пясък 50 g/m³.

За производствената гама:

Преимущества:

• Частите в допир с флуида са устойчиви на корозия
• Вграден възвратен клапан
• Без износване благодарение на изплуващите работни колела
• Лесен за поддръжка мотор

Конструкция:

• Многостъпална 4″ потопяема помпа, конструкция с кожух, за вертикален и хоризонтален монтаж

Приложение:

• За водоснабдяване от сондажи и цистерни
• За водоснабдяване, дъждуване и напояване
• Повишаване на налягането
• Понижаване нивото на водата
• За изпомпване на вода без дълговлакнести и абразивни частици

Окомплектовка/функция:

• Многостъпална потопяема помпа с радиални или полуаксиални работни колела
• Херметично заляти мотори
• Вграден възвратен клапан
• Куплунг NEMA
• Моно- или трифазен мотор
• Термична защита на мотора при монофазните мотори

Технически характеристики:

• Ел. захранване: 1~230 V, 50 Hz или 3~400 V, 50 Hz
• Режим на работа Потопена: S1
• Температура на флуида: 3-30 °C
• Минимално обтичане на мотора: 0.08 m/s
• Макс. съдържание на пясък: 50 g/m3
• Макс. брой пускове: 20/h
• Макс. дълбочина на потапяне: 200 m
• Степен на защита: IP 68
• Изходен отвор: Rp 1¼ – Rp 2

Материали:

• Хидравличен корпус: Неръждаема стомана 1.4301
• Работни колела: Noryl
• Вал, хидравлика: Неръждаема стомана 1.4104
• Корпус на мотора: Неръждаема стомана 1.4301
• Вал, мотор: Неръждаема стомана 1.4305

Хидравлика:

• Многостъпална потопяема помпа с радиални или полуаксиални работни колела със степенна конструкция. Вграден възвратен клапан. Всички части в допир с флуида са от материали, устойчиви на корозия

Мотор:

• Устойчив на корозия моно- или трифазен мотор за директно свързване. Уплътнен, херметично залят мотор с намотка, изолирана с лак, напоен със смола, самосмазващи се лагери, напълнен с водно-гликолна смес

Охлаждане:

• Охлаждането на мотора става посредством работния флуид. Моторът трябва да работи само в потопено състояние. Граничните стойности за максималната температура на флуида и минималната скорост на потока трябва да се спазват. Вертикалният монтаж може да се извърши по избор със или без охлаждащ мантел. Хоризонталният монтаж трябва да се извърши в комбинация с охлаждащ мантел

Комплект на доставката:

• Хидравлика + мотор – предварително сглобени
• 1.5/1.75/2.5/4.0 m захранващ кабел, разрешен за използване в системи за питейна вода (сечение: 4 x 1.5 mm2)
• Монофазен вариант вкл. разпределителна кутия с кондензатор, термична моторна защита и ключ за вкл./изкл.
• Инструкция за монтаж и експлоатация

За този продукт (4-0807-DM 3~400V):

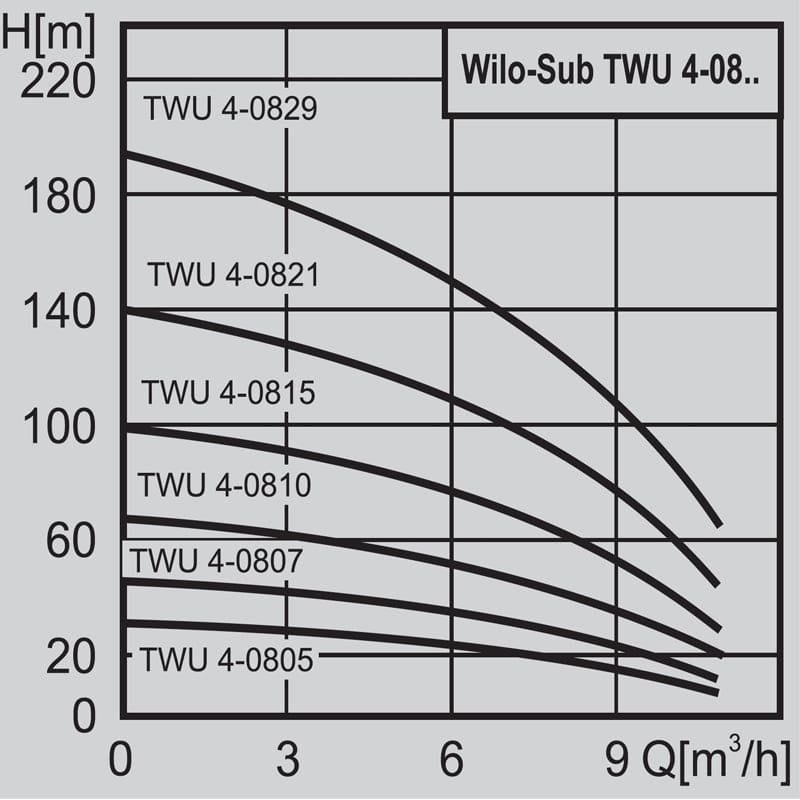

Хидравлични характеристики:

• Индекс на минимална ефективност (MEI): 0.4
• Максимално работно налягане PN: 5 bar
• Макс. съдържание на пясък: 50 g/m³
• Макс. дълбочина на потапяне: 200 m
• Дебит макс. Qmax: 13.0 m³/h
• Оптимален дебит Qopt: 7.2 m³/h
• Напор макс. Hmax: 43.4 m
• Оптимален напор Hopt: 32.97 m
• Мин. температура на флуида Tmin: 3 °C
• Макс. температура на флуида Tmax: 30 °C
• Брой степени: 7

Данни на мотора:

• Захранване от мрежата: 3~400 V, 50 Hz
• Номинална мощност на мотора P2: 1.1 kW
• Номинални обороти n: 2840 1/min
• Номинален ток IN: 2.95 A
• Пусков ток I: 14.3 A
• Вид стартиране: Директно онлайн (DOL)
• Коефициент на мощността cos φ: 0.76
• Макс. честота на включване t: 20 1/h
• Диаметър мотор DM: 97 mm

Кабел:

• Дължина захранващ кабел: 1.8 m
• Сечение на кабел: 4G1.5 mm²

Материали:

• Корпус на помпата: Неръждаема стомана
• Работно колело: PPE
• Вал: Неръждаема стомана
• Материал мотор: Неръждаема стомана

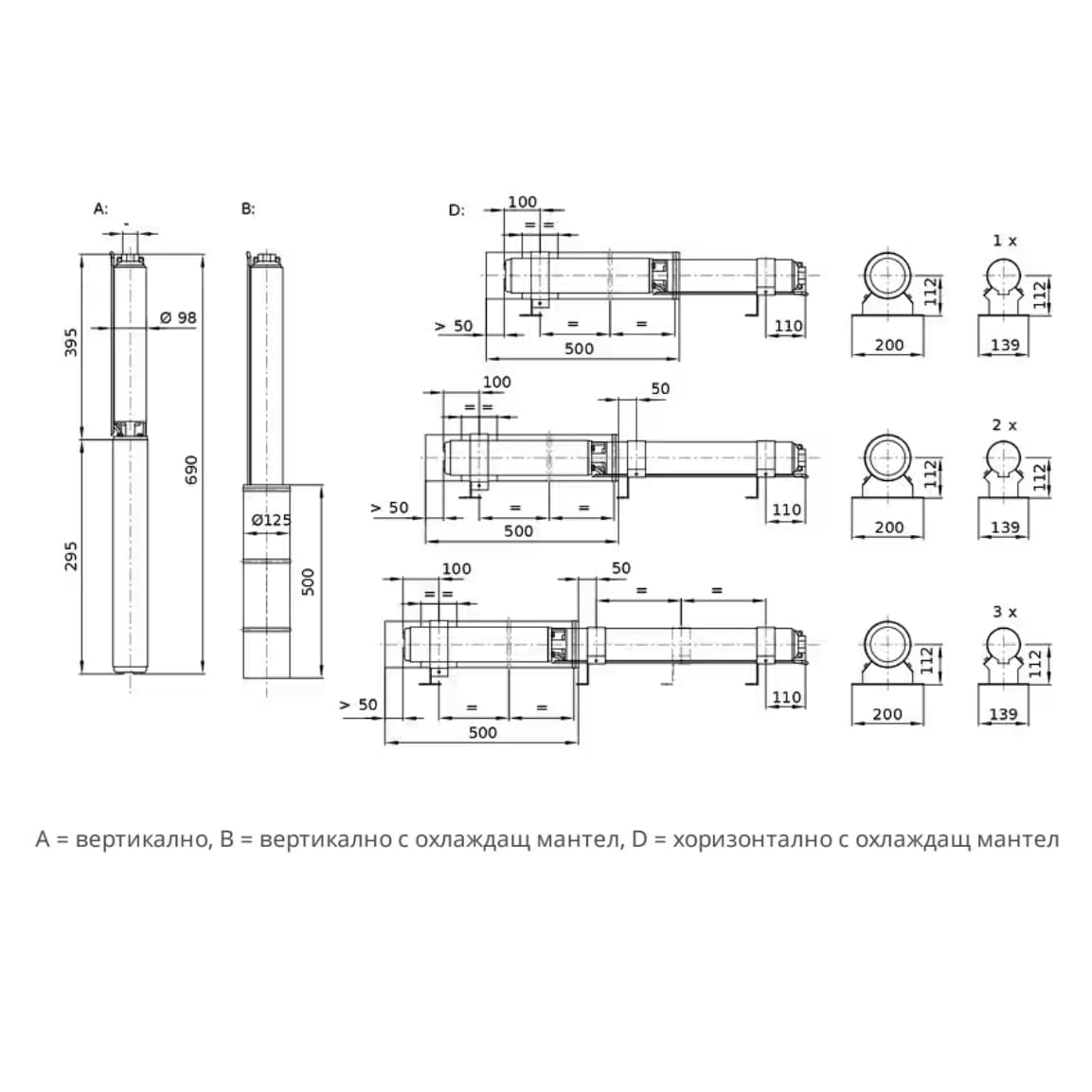

Монтажни размери:

• Тръбно присъединяване от страна на нагнетателя: Rp 2

Други:

• Нето тегло: 14.7 kg
