Grundfos CM5-8 A-R-A-E-AQQE F-A-A-N 3 x 220V

CM5-8

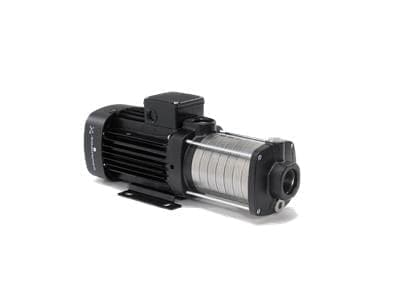

Компактна, надеждна, вертикална, многостепенна центрабежна помпа с крайно всмукване, с аксиален смукателен вход и радиален нагнетателeн изход. Валът, работните колела и камерите са направени от неръждаема стомана. Входната и нагнетателната част са направени от чугун. Механичното уплътнение на вала има специално конструирано, небалансирано уплътнение с О-пръстен. Връзката с тръбната инсталация става чрез вътрешни Whitworth тръбни резби, Rp (ISO 7/1).

Помпата е снабдена с 3-фазен, охлаждан чрез вентилатор асинхронен двигател с долно монтиране.

Допълнителни данни за продукта:

Помпата и двигателят са интегрирани в компактна конструкция, удобна за използване. Помпата е снабдена с ниска опорна плоча, което я прави идеална за инсталиране в системи, за които е важно да са компактни.

Най-съвременната конструкция и материали на уплътнението на вала гарантират висока устойчивост на износване, подобрени възможности за прилепване и работа на сухо и дълъг срок на експлоатация.

Сервизът на помпата не изисква специални сервизни инструменти. Сервизните части са в наличност за бързо доставяне и се предлагат като комплекти, единични части или на едро. На www.youtube.com се предлагат видеофилми за сервиз.

Помпа:

Съчетание на спиращ пръстен и шайба Nord-lock® осигурява здраво и надеждно закрепване на тръбите на дистанционните втулки на работното колело към шлицовия вал на помпата. Възможно е сваляне и поставяне на хидравличните части от страната на помпата. Входната част, камерите и нагнетателната част се придържат заедно с четири болта с шпилки.

Помпата е оборудвана с нелансирано уплътнение с О-пръстен със система с твърдо предаване на въртящия момент. То има фиксирано легло за уплътнението, което гарантира надеждно въртене на всички части. Динамичното вторично уплътнение е О-пръстен.

Уплътнителни повърхности:

• Материал на въртящия се пръстен на уплътнението: силициев карбид (SiC)
• Материал на стационарната опора: силициев карбид (SiC)

Тази двойка материали се използва, когато е необходима по-висока устойчивост на корозия. Високата твърдост на тази двойка материали предлага добра устойчивост срещу абразивни частици. Материал на вторичното уплътнение: EPDM (етилен-пропиленова гума) EPDM има отлична устойчивост към гореща вода. EPDM не е подходящ за минерални масла.

Валът на помпата се свързва към вала на двигателя посредством лява резба и стегнат монтаж. Валът не може да се разглобява.

Двигател:

• Двигателят е напълно затворен, охлаждан с вентилатор, с основни измерения по EN 50347. Електрическите допуски съответстват на EN 60034.
• Инсталационен индикатор е монтиран на капака на вентилатора на двигателя. На базата на охлаждащия въздух в двигателя, индикаторът показва посоката на въртене на двигателя. Двигателят е снабден с лепенка за посоката.

Течност:

• Работен флуид: Вода
• Диапазон на температурата на течността: -20 .. 90 °C
• Избрана температура на течността: 20 °C
• Плътност: 998.2 kg/m³

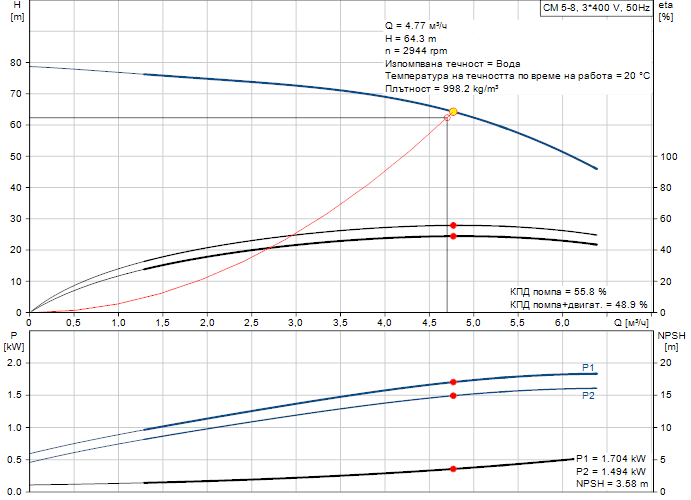

Технически:

• Скорост на помпата на която са базирани данните: 2900 rpm
• Номинален дебит: 4.7 м³/ч
• Номинален напор: 62.39 m
• Уплътнение на вала на мотора: AQQE
• Approvals: CE,EAC
• Одобрения за питейна вода: WRAS,ACS,NSF61

Материали:

• Помпа: Чугун / EN-GJL-200 / ASTM A48-25A
• Работно колело: Неръждаема стомана / EN 1.4301 / AISI 304

Инсталиране:

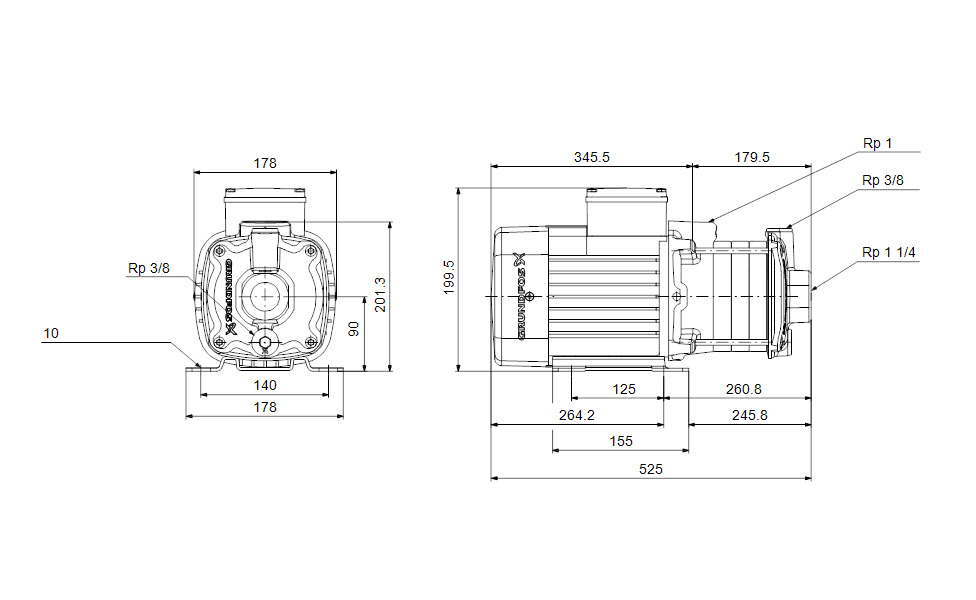

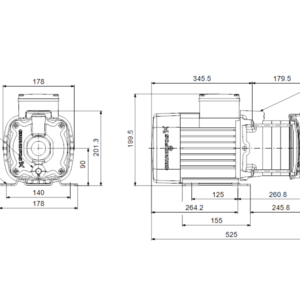

• Размер на входната връзка: 1 1/4 inch
• Размер на изходната връзка: 1 inch

Електрически данни:

• Стандарт за мотора: IEC
• Размер на рамата: 90LE
• Номинална мощност – Р2: 2.2 kW
• Основна честота: 50 Hz
• Подходящо за 50/60 Hz: НЕ
• Номинално напрежение: 3 x 220-240D/380-415Y V
• Номинален ток: 8.00/4.60 A
• Стартов ток: 840-920 %
• Номинална скорост: 2890-2910 rpm
• Степен на зашитеност (IEC 34-5): IP55
• Изолационен клас (IEC 85): F
• Вградена моторна защита: НЯМА

Други:

• Нето тегло: 27.6 kg
• Бруто тегло: 30.1 kg
