Хидрофорна система Grundfos CMBE 1-99

CMBE 1-99

Grundfos CME е компактна система за повишаване на налягането при водоснабдяване в битови приложения.
Вградения контролер за управление на скоростта на помпата позволява системата CME да поддържа
постоянно налягане в тръбната система.

Сензор за налягане следи промените в консумацията на вода и подава сигнал към контролера за управление
да промени скоростта на мотора за адаптиране на производителността на помпата към новите условията в
системата.

CME е с много лесен монтаж. След свързването към тръбопровода трябва просто да включите модула към
електрическия контакт и той е готов за работа.

CME се състои от:

• CME помпа с вграден честотен преобразувател
• 5-пътен вентил
• разширителен съд
• манометър

Характеристики:

• Постоянно налягане, вградено управление на скоростта
• компактност
• здравина, неръждаема стомана
• лесен монтаж
• защита от работа на сухо

Термична защита
Помпите за повишаване на налягане CME не изискват външна защита на мотора.
MGE моторът има термична защита срещу бавно претоварване и блокиране (IEC 34.11: TP 211).

Течност:

• Работен флуид: Вода
• Диапазон на температурата на течността: 0 .. 60 °C
• Избрана температура на течността: 20 °C
• Плътност: 998.2 kg/m³

Технически:

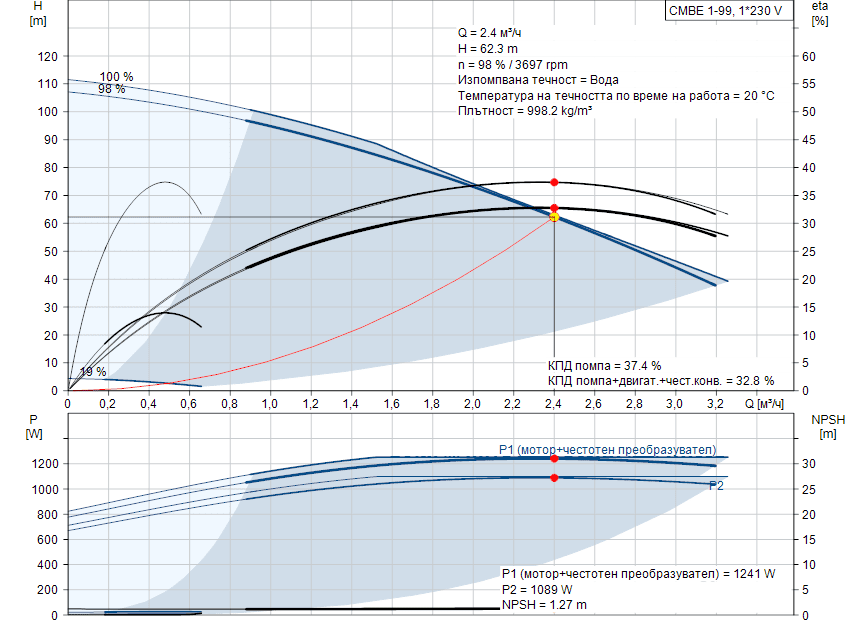

• Скорост на помпата на която са базирани данните: 3780 rpm
• Номинален дебит: 2.4 м³/ч
• Номинален напор: 62.3 m
• Първично уплътнение на вала: AVBE
• Одобрения и маркировки: CE,EAC
• Толеранс на характеристиката: ISO9906:2012 3B
• Възвратен клапан: ДА
• Стартово налягане: Integrated Frequency converter

Материали:

• Помпен корпус: Легирана стомана / DIN W.-Nr. 1.4301 / AISI 304
• Работно колело: Легирана стомана / DIN W.-Nr. 1.4301 / AISI 304
• Гума: EPDM

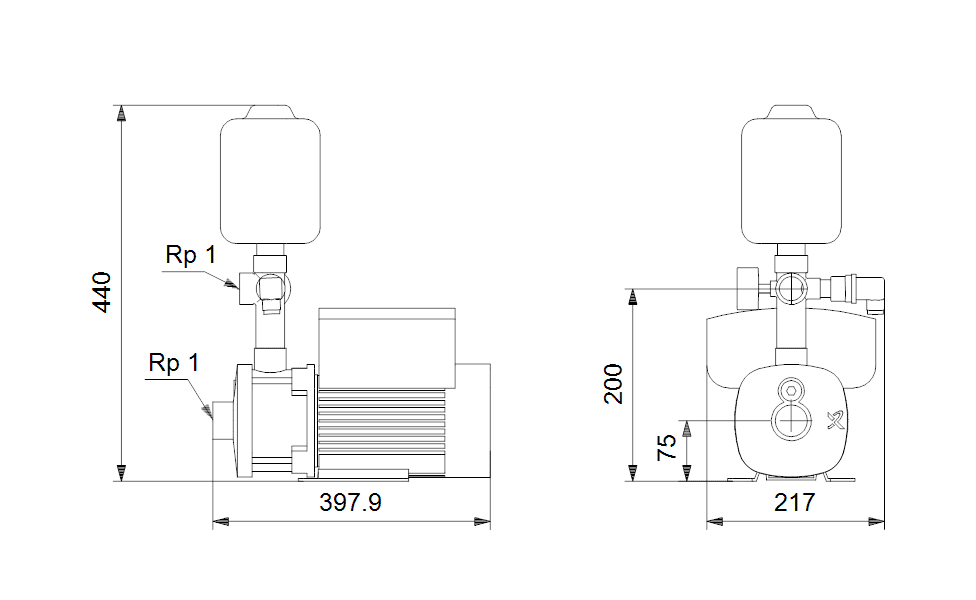

Инсталиране:

• t околна макс: 55 °C
• Стандарт за фланците: WHITWORTH РЕЗБА RP
• Помпен вход: Rp 1
• Изход на помпата: Rp 1

Електрически данни:

• Номинална мощност на вала на двигателя – Р2: 1.1 kW
• Основна честота: 50 / 60 Hz
• Номинално напрежение: 1 x 200-240 V
• Максимална токова консумация: 6.70-5.60 A
• Номинална скорост: 360-4000 rpm
• Степен на зашитеност (IEC 34-5): IP55
• Изолационен клас (IEC 85): F
• Тип на кабелния куплунг: SCHUKO
• Кабел за мрежовото захранване: 1.5 m

Резервоар:

• Обем на резервоара: 2 l

Други:

• Нето тегло: 21.5 kg
• Бруто тегло: 31.6 kg
