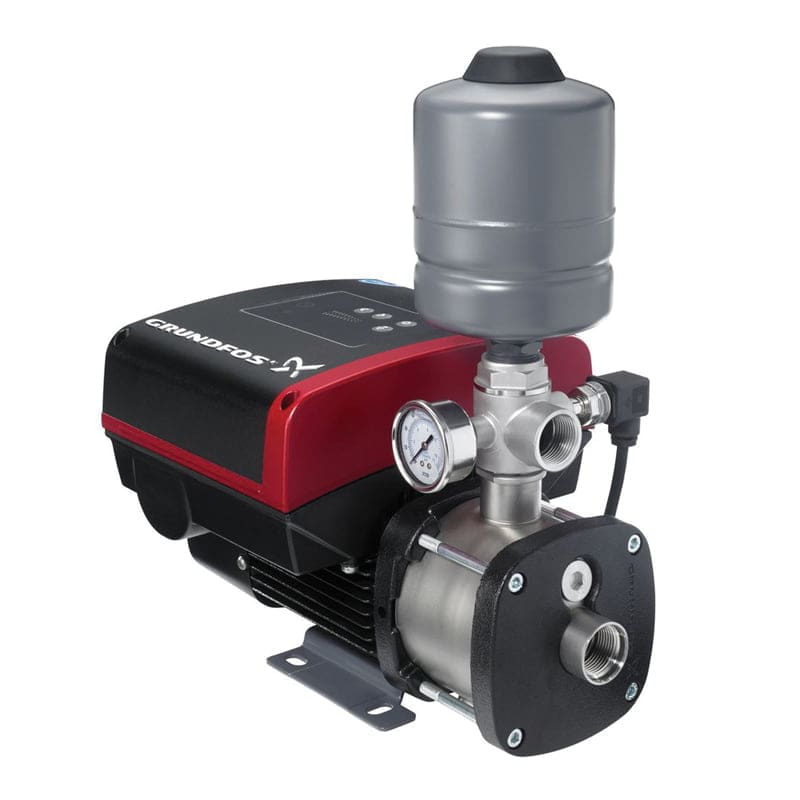

Хидрофорна система Grundfos CMBE 3-93

CMBE 3 – 93

Grundfos CME е компактна система за повишаване на налягането при водоснабдяване в битови приложения. Вградения
контролер за управление на скоростта на помпата позволява системата CME да поддържа постоянно налягане в тръбната
система. Сензор за налягане следи промените в консумацията на вода и подава сигнал към контролера за управление да
промени скоростта на мотора за адаптиране на производителността на помпата към новите условията в системата.

CME е с много лесен монтаж. След свързването към тръбопровода трябва просто да включите модула към електрическия
контакт и той е готов за работа.

CME се състои от:

• CME помпа с вграден честотен преобразувател
• 5-пътен вентил
• разширителен съд
• манометър

Характеристики
• Постоянно налягане, вградено управление на скоростта
• компактност
• здравина, неръждаема стомана
• лесен монтаж
• защита от работа на сухо

Термична защита
Помпите за повишаване на налягане CME не изискват външна защита на мотора.
MGE моторът има термична защита срещу бавно претоварване и блокиране (IEC 34.11: TP 211).

Технически:

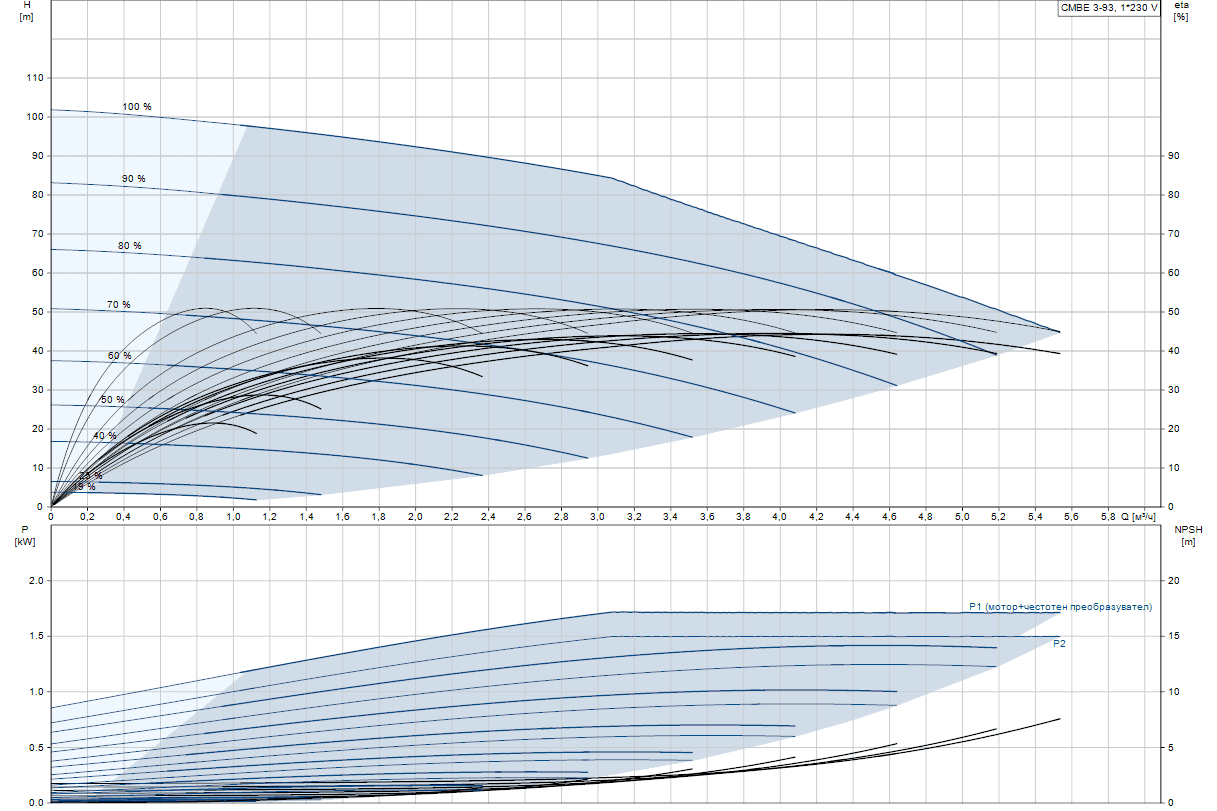

Скорост на помпата на която са базирани данните: 3868 rpm
Номинален дебит: 4.2 м³/ч
Номинален напор: 66.3 m
Работно колело: 6
Първично уплътнение на вала: AVBE
Одобрения и маркировки: CE,EAC
Толеранс на характеристиката: ISO9906:2012 3B
Модел: A
Възвратен клапан: ДА
Стартово налягане: Integrated Frequency converter

Материали:

Помпен корпус: Легирана стомана
Помпен корпус: DIN W.-Nr. 1.4301
Помпен корпус: AISI 304
Работно колело: Легирана стомана
Работно колело: DIN W.-Nr. 1.4301
Работно колело: AISI 304
Гума: EPDM

Инсталиране:

Maximum ambient temperature: 55 °C

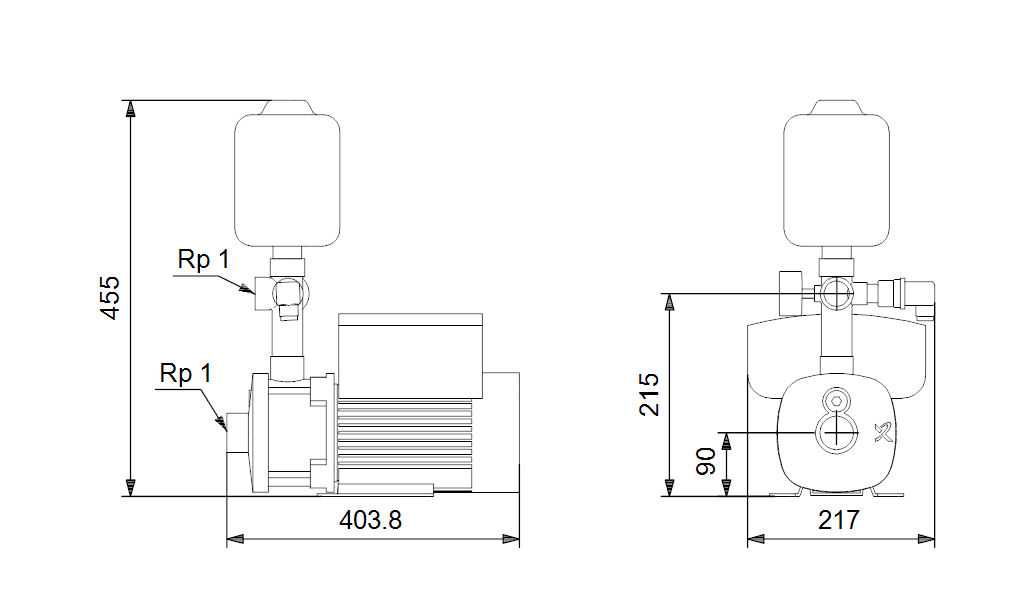

Стандарт за фланците: WHITWORTH РЕЗБА RP
Помпен вход: Rp 1
Изход на помпата: Rp 1

Течност:

Работен флуид: Вода
Диапазон на температурата на течността: 0 .. 60 °C
Избрана температура на течността: 20 °C
Плътност: 998.2 kg/m³

Електрич. данни:

Номинална мощност на вала на двигателя – Р2: 1.5 kW
Основна честота: 50 / 60 Hz
Номинално напрежение: 1 x 200-240 V
Максимална токова консумация: 9.10-7.60 A
Макс. налягане на системата: 10 bar
Номинална скорост: 360-4000 rpm
Степен на зашитеност (IEC 34-5): IP55
Изолационен клас (IEC 85): F
Тип на кабелния куплунг: SCHUKO
Кабел за мрежовото захранване: 1.5 m

Резервоар:

Обем на резервоара: 2 l

Други:

Нето тегло: 19.2 kg
Бруто тегло: 29.3 kg
