Хидрофорна система Grundfos CMBE TWIN 3-62

CMBE TWIN 3-62

Grundfos CMBE TWIN бустерът е компактна система за повишаване на налягането, състояща се от два
бустера за водоснабдяване в битови и обществени приложения.

Вграденият контролер за скоростта позволява на CMBE бустера да поддържа постоянно налягане в
тръбопроводната система.

Сензор за налягане, следящ промените в консумацията на вода, ще подаде сигнал към контролера за
скоростта да промени скоростта на мотора.

По този начин работата се настройва според новото състояние, преминавайки в каскадна работа на много
помпи.

Каскадното управление гарантира, че работата на CMBE бустера автоматично се адаптира към консумацията
чрез включване или изключване на помпи и чрез промяна скоростта на работещите помпи.

Така системата работи максимално енергийно ефективно с ограничен брой помпи.
CMBE-TWIN бустерът е с много лесен монтаж.

CME бустерът се състои от:

• 2 броя CMBE бустера, всеки от които включва
• 5-пътен клапан
• разширителен съд
• манометър
• сензор за налягане

Характеристики:

• Каскадна работа на много помпи
• Автоматично редуване на помпите
• Управление по постоянно налягане
• Запълване на тръбопровода
• Компактна конструкция
• Здрави, от неръждаема стомана
• Лесен монтаж (Включваш и Помпиш)
• Защита от работа на сухо
• UL одобрение

Приложения:

• Сгради с апартаменти
• Училища
• Малки хотели
• Офис сгради
• Земеделие

CME бустерните помпи с термична защита не се нуждаят от външна моторна защита. MGE моторът има
термична защита срещу бавно претоварване и блокиране (IEC 34.11: TP211).

Височина на засмукване: Макс. 1 m, включително загубите на налягане в смукателната тръба при
температура на течността +20 °C. (не-самозасмукваща)

Течност:

• Работен флуид: Вода
• Диапазон на температурата на течността: 0 .. 60 °C
• Избрана температура на течността: 20 °C
• Плътност: 998.2 kg/m³

Технически:

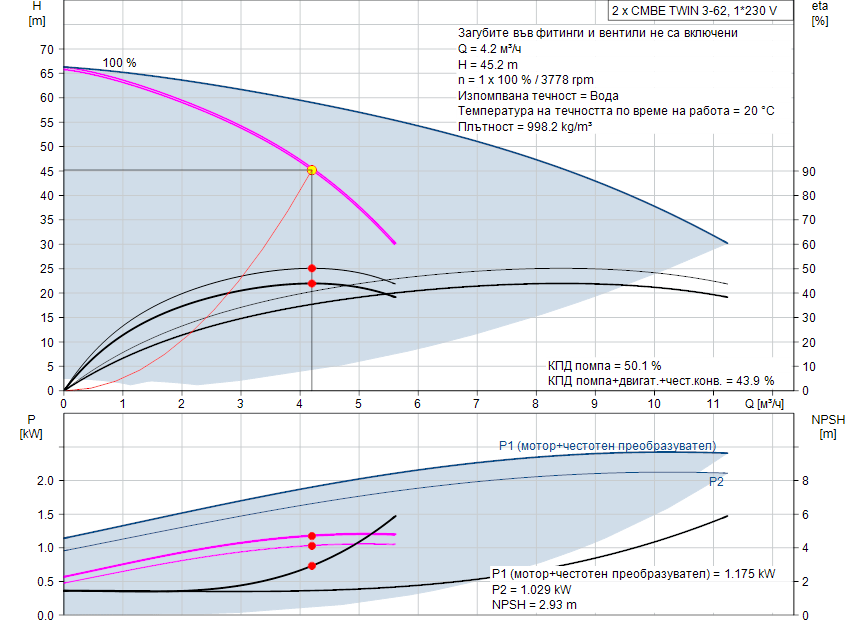

• Скорост на помпата на която са базирани данните: 3780 rpm
• Номинален дебит: 4.2 м³/ч
• Номинален напор: 45.2 m
• Първично уплътнение на вала: AVBE
• Одобрения и маркировки: CE,EAC
• Толеранс на характеристиката: ISO9906:2012 3B
• Възвратен клапан: ДА
• Стартово налягане: Integrated Frequency converter
• Main pump type: CME3-4
• Main pump product number: 98586111

Материали:

• Помпен корпус: Легирана стомана / DIN W.-Nr. 1.4301 / AISI 304
• Работно колело: Легирана стомана / DIN W.-Nr. 1.4301 / AISI 304
• Гума: EPDM

Инсталиране:

• t околна макс: 55 °C
• Стандарт за фланците: WHITWORTH РЕЗБА RP
• Помпен вход: Rp 1
• Изход на помпата: Rp 1

Електрически данни:

• Номинална мощност на вала на двигателя – Р2: 1.1 kW
• Основна честота: 50 / 60 Hz
• Номинално напрежение: 1 x 200-240 V
• Максимална токова консумация: 6.70-5.60 A
• Степен на зашитеност (IEC 34-5): IP55
• Изолационен клас (IEC 85): F
• Тип на кабелния куплунг: SCHUKO
• Кабел за мрежовото захранване: 1.5 m

Резервоар:

• Обем на резервоара: 4 l

Други:

• Нето тегло: 39.2 kg
• Бруто тегло: 47.2 kg
