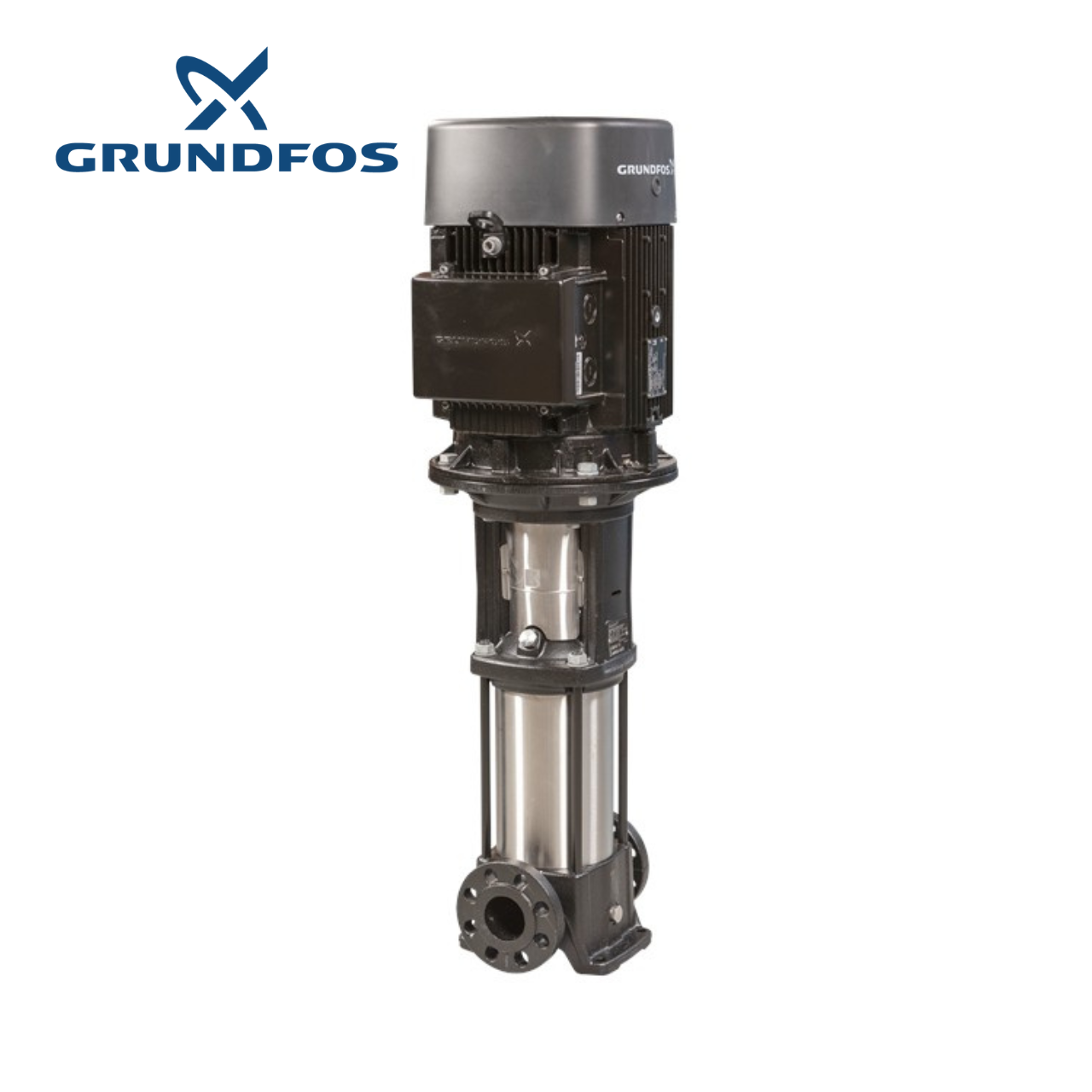

Grundfos CR 5-29 A-FGJ-A-E-HQQE 3x400V Многостъпална помпа

Grundfos CR 5-29 A-FGJ-A-E-HQQE 3x400V

Вертикална, многостъпална центробежна помпа с входен и изходен отвори на едно и също ниво (проточна). Главата и
рамата на попата са от чугун, а всички други мокри части са от неръждаема стомана. Пакетното уплътнение на вала
гарантира висока надеждност, безопасно пренасяне и лесен достъп и обслужване. Силовата предавка се извършва през
твърд съединител.
Помпата е снабдена с 3-фазен, охлаждан чрез вентилатор асинхронен двигател с долно монтиране.

Течност:

Работен флуид: Вода
Диапазон на температурата на течността: -20 .. 120 °C
Избрана температура на течността: 20 °C
Плътност: 998.2 kg/m³

Технически:

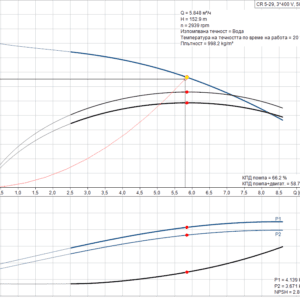

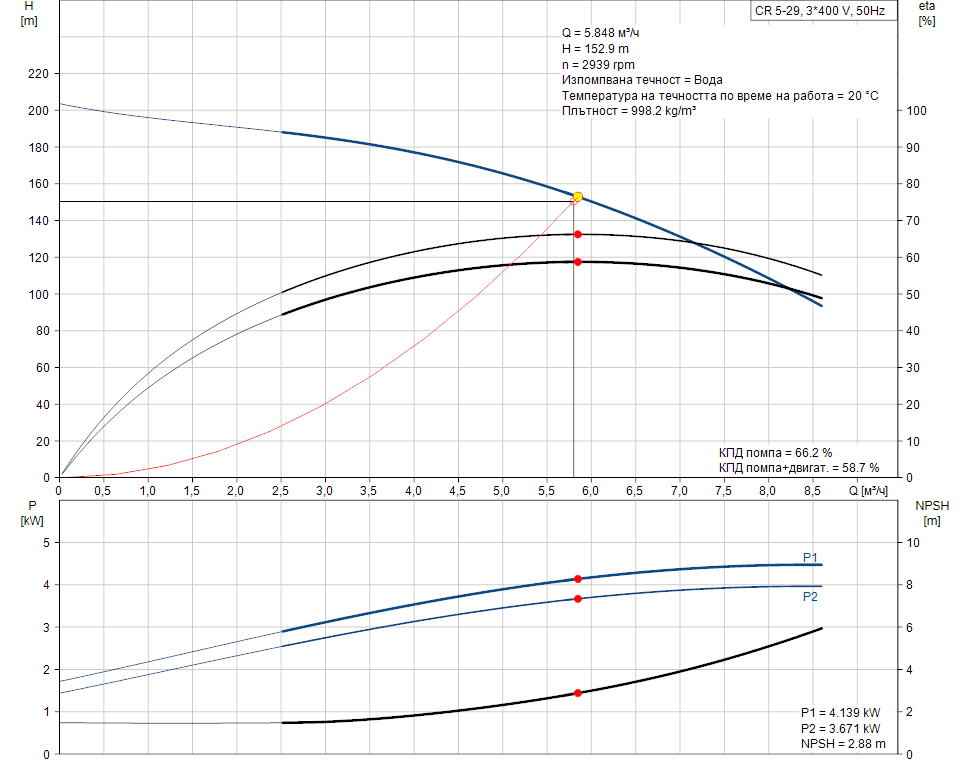

Скорост на помпата, на която се базират данните за помпата: 2917 rpm
Актуален калкулиран поток: 5.848 м³/ч
Резултатен напор на помпата: 152.9 m
Ориентация на помпата: Вертикална
Подреждане на уплътненията на вала: Единично
Код за уплътнението на вала: HQQE
Одобрения върху типовата табелка: CE, EAC,ACS
Толеранс на кривите: ISO9906:2012 3B

Материали:

Основа: Чугун
EN 1561 EN-GJL-200
ASTM A48-25B
Работно колело: Неръждаема стомана
EN 1.4301
AISI 304
Лагер: SIC

Инсталиране:

Maximum ambient temperature: 60 °C
Максимално работно налягане: 25 bar
Макс. налягане при посочената температура: 25 bar / 120 °C
25 bar / -20 °C
Тип връзка: DIN / ANSI / JIS
Размер на входната връзка: DN 25/32
Размер на изходната връзка: DN 25/32
Номинални налягания за тръбните връзки: PN 25
Номинални параметри на фланеца на входа: 250 lb
Размер на фланеца за мотора: FT130

Електрич. данни:

Стандарт за мотора: IEC
Тип мотор: 112MC
IE клас на ефективност: IE3
Номинална мощност на вала на двигателя – Р2: 4 kW
Мощност (Р2), изисквана от помпата: 4 kW
Основна честота: 50 Hz
Номинално напрежение: 3 x 380-415D V
Номинален ток: 7.9 A
Стартов ток: 1000-1110 %
Косинус фи – фактор на мощността: 0.87-0.87
Номинална скорост: 2920-2940 rpm
Ефективност: IE3 88,1%
Ефективност на двигателя при пълен товар: 88.1 %
Ефективност на двигателя при 3/4 товар: 88.6 %
Ефективност на двигателя при 1/2 товар: 85.2 %
Брой на полюсите: 2
Степен на зашитеност (IEC 34-5): 55 Dust/Jetting
Изолационен клас (IEC 85): F
Мотор номер: 85U15413

Контроли:

Frequency converter: НЯМА

Други:

Минимален индекс на ефективност, MEI =: 0.57
Нетно тегло: 70.4 kg
Брутно тегло: 91 kg
