Grundfos CR 5-5 A-A-A-E-HQQE 3x400V Многостъпална помпа

Grundfos CR 5-5 A-A-A-E-HQQE 3x400V

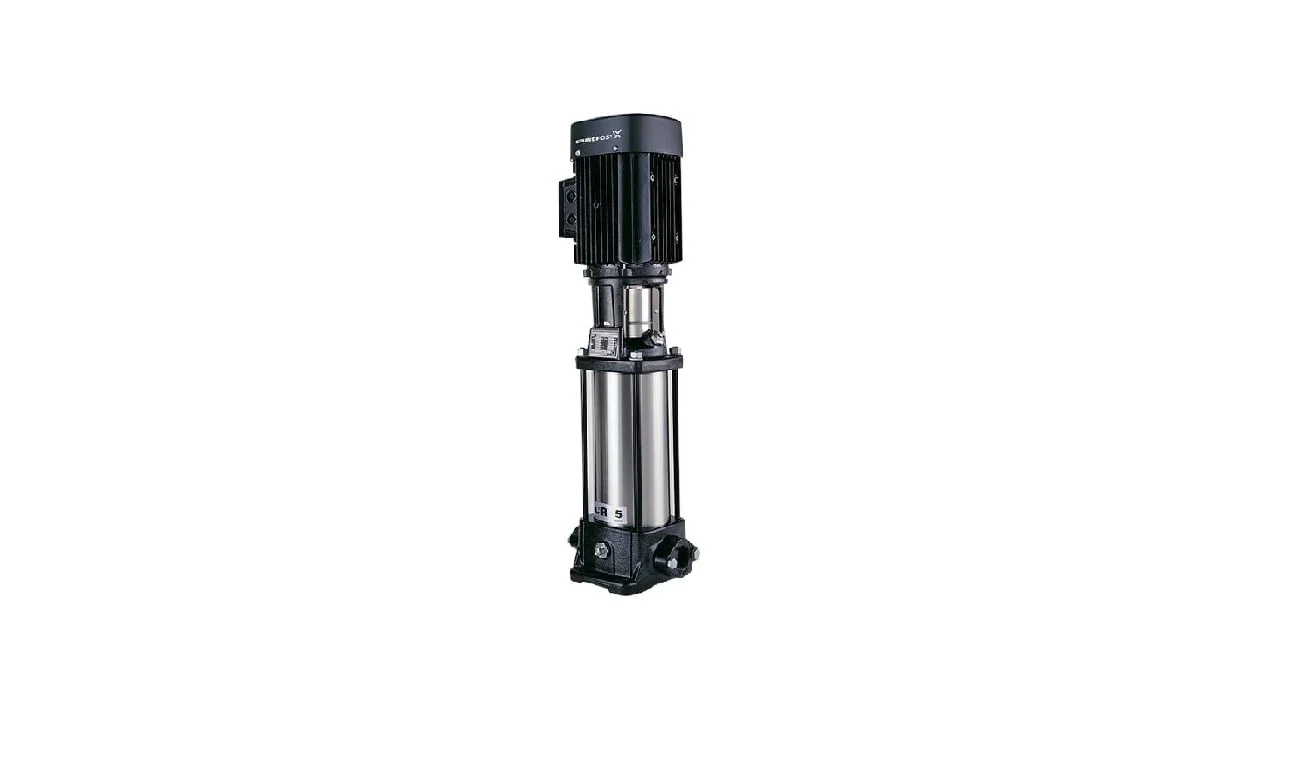

Вертикална, многостъпална центробежна помпа с входен и изходен отвори на едно и също ниво (проточна). Главата и
рамата на попата са от чугун, а всички други мокри части са от неръждаема стомана. Пакетното уплътнение на вала
гарантира висока надеждност, безопасно пренасяне и лесен достъп и обслужване. Силовата предавка се извършва през
твърд съединител.
Помпата е снабдена с 3-фазен, охлаждан чрез вентилатор асинхронен двигател с долно монтиране.

Течност:

Работен флуид: Вода
Диапазон на температурата на течността: -20 .. 120 °C
Избрана температура на течността: 20 °C
Плътност: 998.2 kg/m³

Технически:

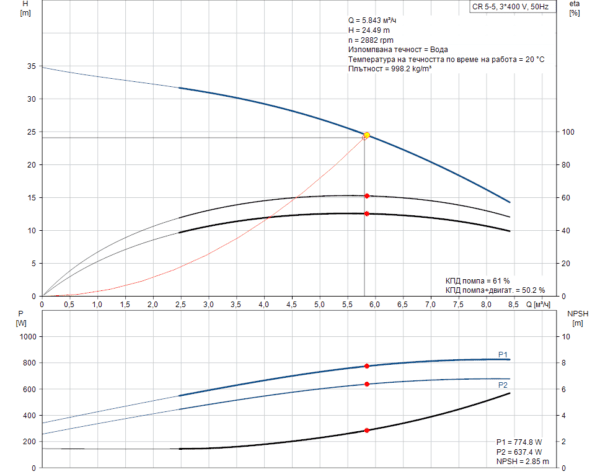

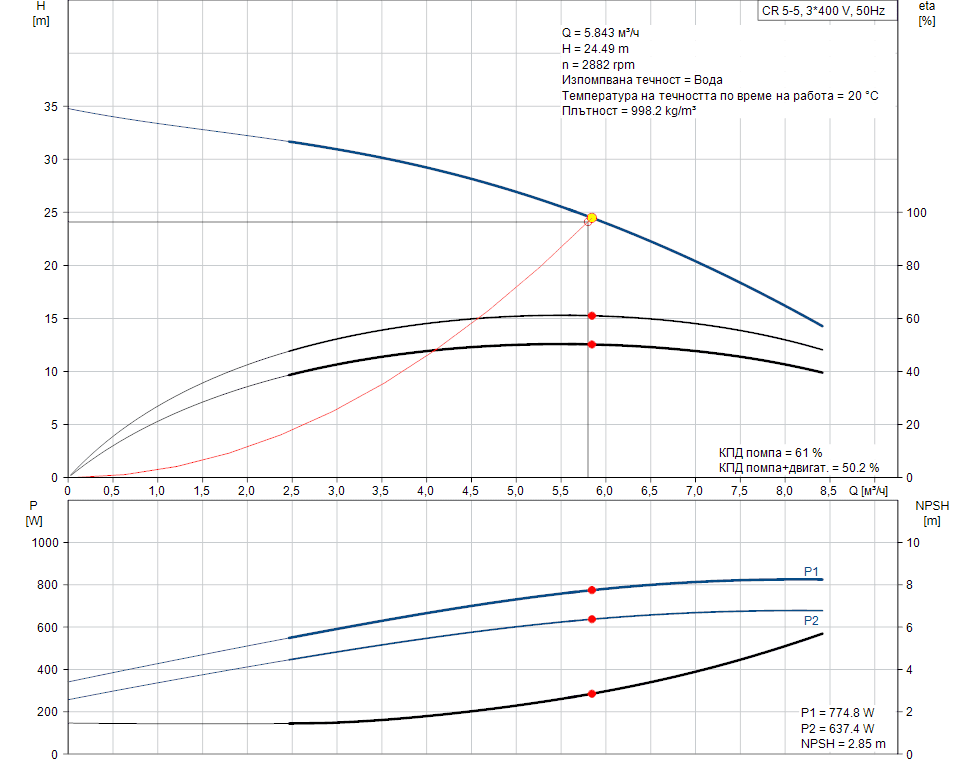

Скорост на помпата, на която се базират данните за помпата: 2864 rpm
Актуален калкулиран поток: 5.843 м³/ч
Резултатен напор на помпата: 24.49 m
Ориентация на помпата: Вертикална
Подреждане на уплътненията на вала: Единично
Код за уплътнението на вала: HQQE
Одобрения върху типовата табелка: CE, EAC,ACS
Толеранс на кривите: ISO9906:2012 3B

Материали:

Основа: Чугун
EN 1561 EN-GJL-200
ASTM A48-25B
Работно колело: Неръждаема стомана
EN 1.4301
AISI 304
Лагер: SIC

Инсталиране:

Maximum ambient temperature: 60 °C
Максимално работно налягане: 16 bar
Макс. налягане при посочената температура: 16 bar / 120 °C
16 bar / -20 °C

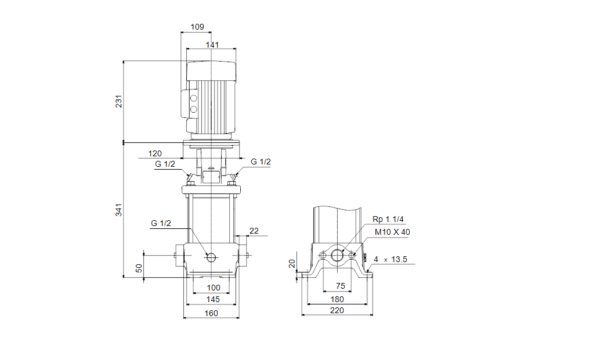

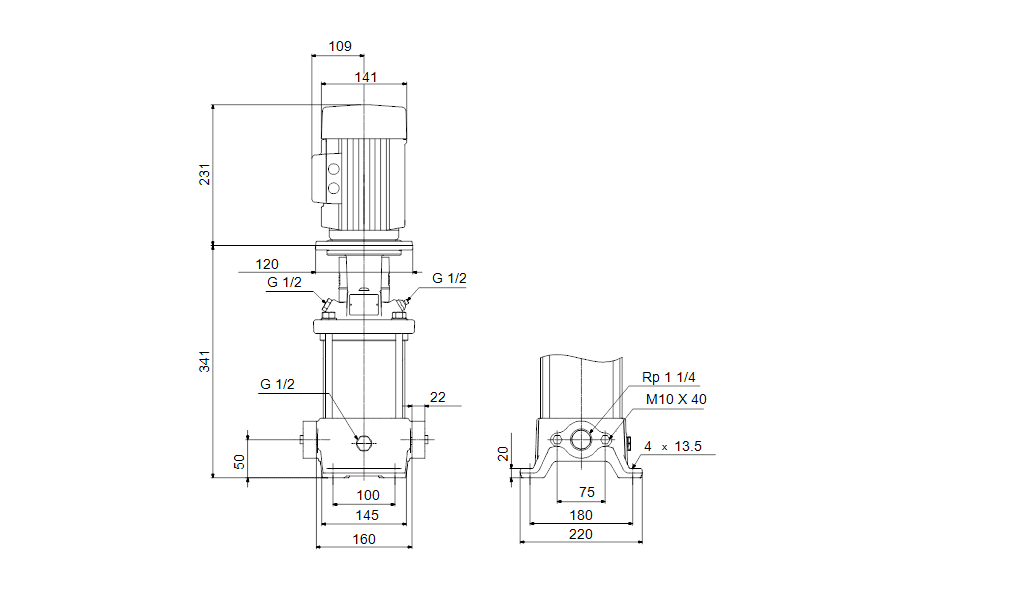

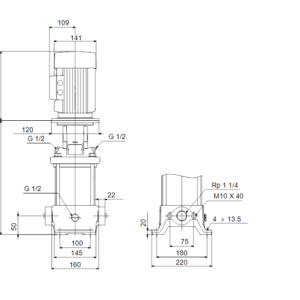

Тип връзка: Oval / Rp
Размер на входната връзка: 1 1/4 inch
Размер на изходната връзка: 1 1/4 inch
Номинални налягания за тръбните връзки: PN 16
Размер на фланеца за мотора: FT100

Електрич. данни:

Стандарт за мотора: IEC
Тип мотор: 80A
IE клас на ефективност: IE3
Номинална мощност на вала на двигателя – Р2: 0.75 kW
Мощност (Р2), изисквана от помпата: 0.75 kW
Основна честота: 50 Hz
Номинално напрежение: 3 x 220-240D/380-415Y V
Номинален ток: 3.30/1.90 A
Стартов ток: 580-620 %
Косинус фи – фактор на мощността: 0.81-0.71
Номинална скорост: 2840-2870 rpm
Ефективност: IE3 80,7%
Ефективност на двигателя при пълен товар: 80.7 %
Ефективност на двигателя при 3/4 товар: 82.7 %
Ефективност на двигателя при 1/2 товар: 81.7 %
Брой на полюсите: 2
Степен на зашитеност (IEC 34-5): 55 Dust/Jetting
Изолационен клас (IEC 85): F
Мотор номер: 85U05104

Контроли:

Frequency converter: НЯМА

Други:

Минимален индекс на ефективност, MEI =: 0.57
Нетно тегло: 22.5 kg
Брутно тегло: 25.3 kg

Доставка по заявка!
