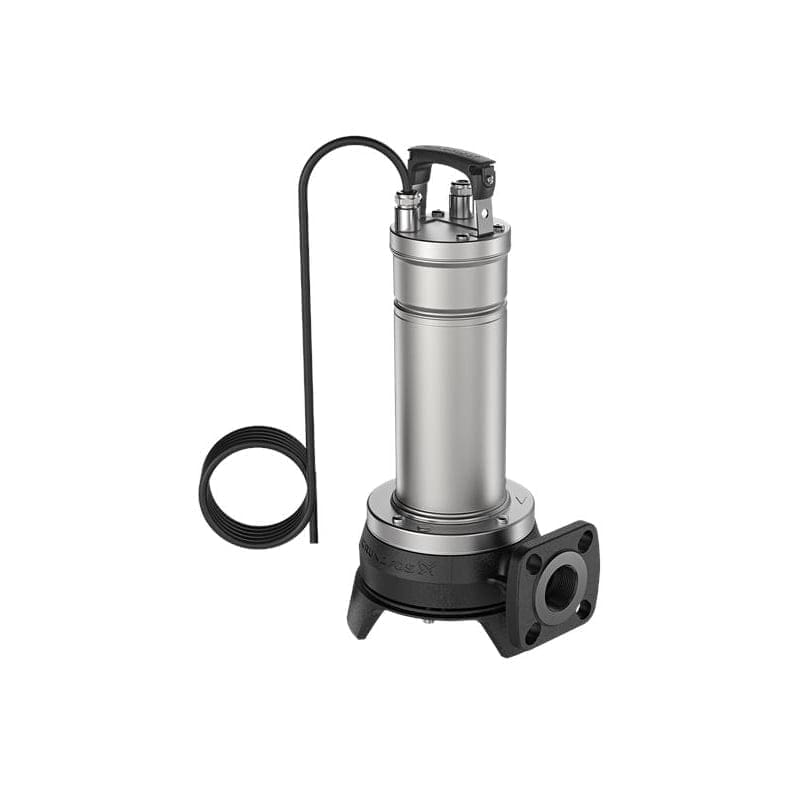

Потопяема дренажна помпа Grundfos UNILIFT APG.40.10.3

APG.40.10.3

• Помпата UNILIFT APG е едностъпална потопяема помпа, предназначена за изпомпване на битови отпадъчни води в системи под налягане. Помпата разполага със система за смилане на фекалните (канализационни) води и може да се монтира свободно-стояща в шахта или да се комплектова със система за автоматично куплиране, която позволява лесен достъп до помпата
• Помпата UNILIFT APG е универсално и надеждно решение и е предназначена за транспортиране на битови отпадни води, за предотвратяване на наводнения и намаляване на миризмите. Това е помпа с интегрирана дробилка, която изпомпва битови канализационни води от жилищни и обществени сгради и по-специално на “черни води” от тоалетни
• Помпата UNILIFT APG е оборудвана с професионалeн режещ механизъм, разработен в резултат на десетилетия иновации, който се използва и в професионалната гама помпи SEG на Grundfos. Режещия механизъм (нож) нарязва твърдите вещества и частици на малки парченца, което позволява лесно изпомпване на битовите отпадъчни и води както вертикално, така и хоризонтално на дълги разстояния до канализационната мрежа

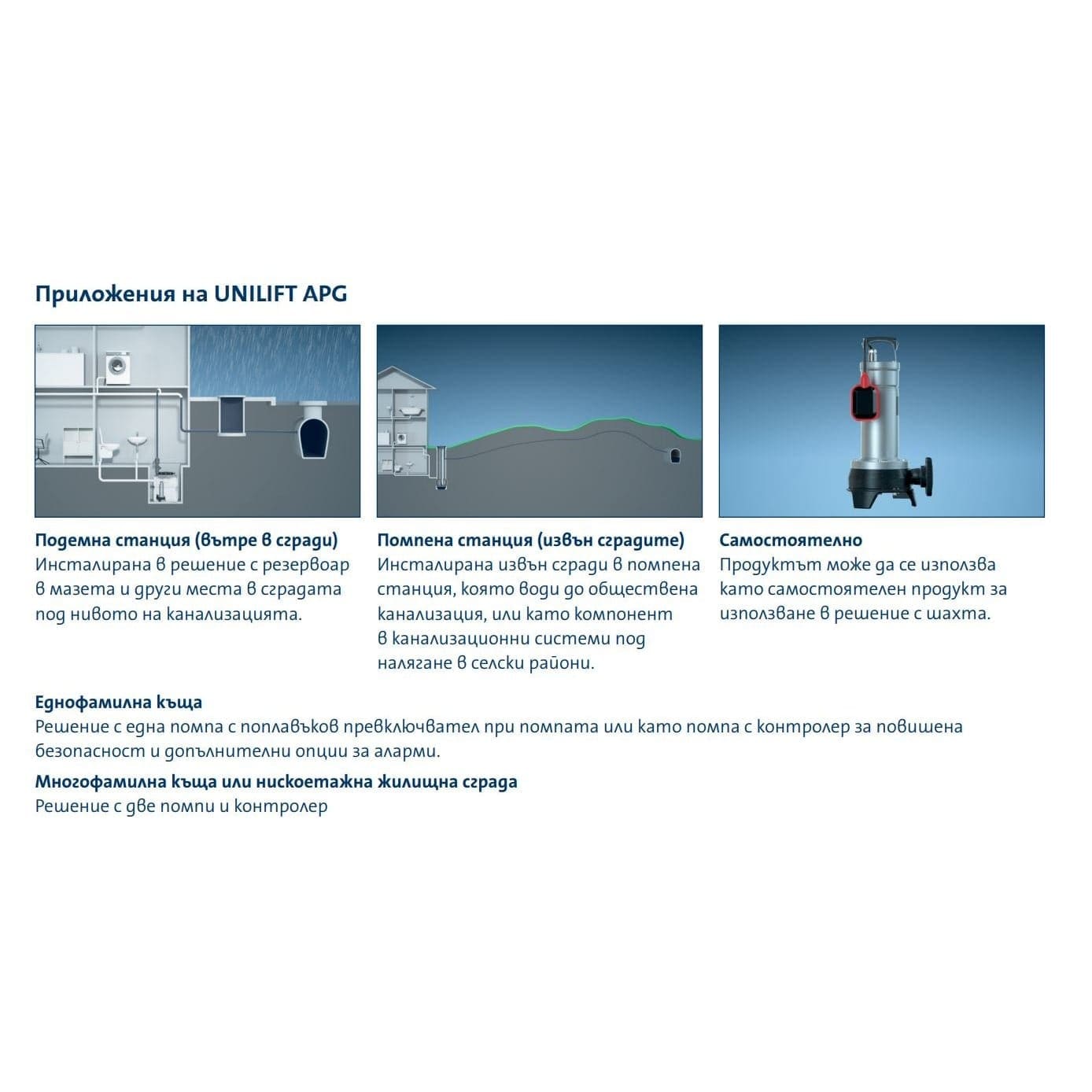

• Помпата е подходяща за различни приложения: еднофамилни домове или нискоетажни жилищни сгради, каравани, къмпинги, ферми, комплекси от къщи, малки хотели, а също може да се използва във вътрешността на сградите, вградена в подемна станция, обикновено в мазета под нивото на канализацията, или извън сградите в помпена станция. Помпата може да бъде инсталирана и самостоятелно в шахта, свободно стояща или с авто-куплираща система

Преимущества:

• Съкращава времето и разходите за инсталиране. Професионалната дробилна система на UNILIFT APG е проектирана да нарязва твърдите частици на по-малки парчета, с което улеснява отвеждането на битовата канализация през изходящи тръби с по-малък диаметър. В резултат на това е възможно да се инсталират тръби с по-малки диаметри (мин. DN32), което съкращава времето и разходите за монтаж
• Намалява лошите миризми. UNILIFT APG може да бъде инсталирана в херметичен, непропусклив за миризми събирателен резервоар с вентилационни отвори, за да улесни премахването на лошите миризми и евентуални течове. При приложения в мазето може свободно да се използва пространството за домашен офис, фитнес зона, зала за игри или нова тоалетна, без да се усещат лоши миризми
• Предотвратява наводнения. Вместо да разчита на гравитацията, UNILIFT APG действа като част от подемна станция в система под налягане, придвижвайки водата над нивото на канализацията и навън към канализационната система. Според БДС EN12056-4 подемната станция е най-доброто решение за предотвратяване на наводнения, причинени от обратен поток от канализационната мрежа
• Много надеждна и лесна за поддръжка. Комбинирайки корпус на помпата от чугун с професионална дробилна система и вече утвърдила се концепция с олекотен двигател, който е с вградена защита и механични уплътнения на вала, UNILIFT APG е проектирана да осигурява надеждна и дълготрайна работа. Олекотената конструкция означава, че е лесна за инсталиране и пренасяне в случай на поддръжка – премахвайки нуждата от допълнителни подемни устройства. При това може да се монтира върху няколко модела автокуплиращи системи с фланци (DN32/40) и тръбна резба Rp 1 1/2“

Помпите UNILIFT APG се изпитват за работни показатели в съответствие със следните стандарти: DIN: ISO 9906:2012, клас 3B.

Технически детайли:

• Дизайн: UNILIFT APG има дизайн с полуотворено работно колело. Тъй като ножът изрязва остатъците във водата, преди да влезе в хидравликата, помпата работи по-ефективно и с по-висок напор, в сравнение с подобни конструкции на отворено работно колелоКорпус на помпата: UNILIFT APG има корпус с изключителен дизайн за потопяеми помпи за отпадни води, което води до висок напор. Корпусът на помпата е изработен от чугун с хидравлично правилна форма, осигуряваща свободно преминаване на смлени частици

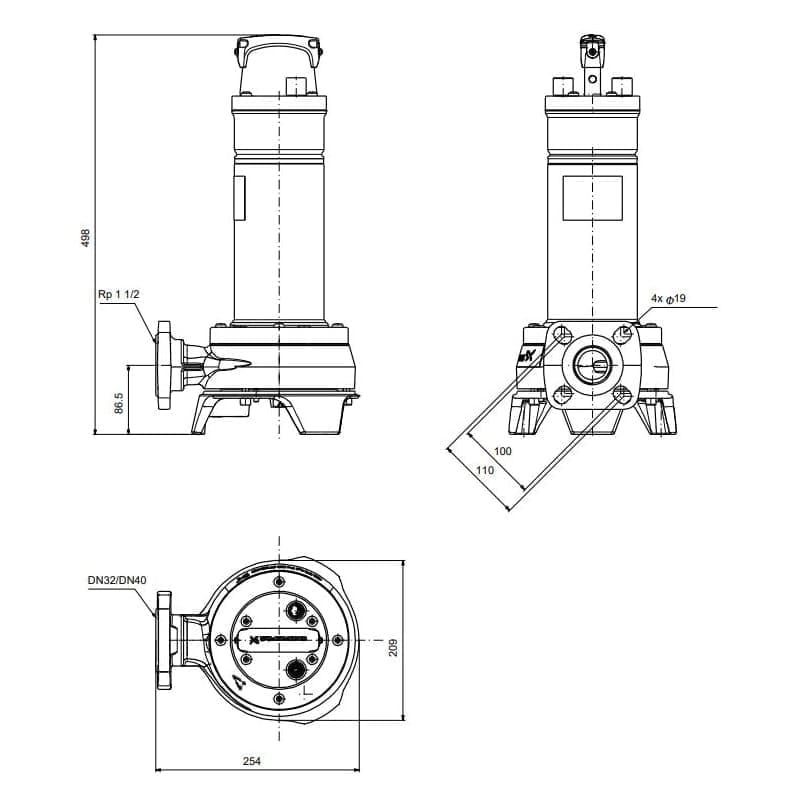

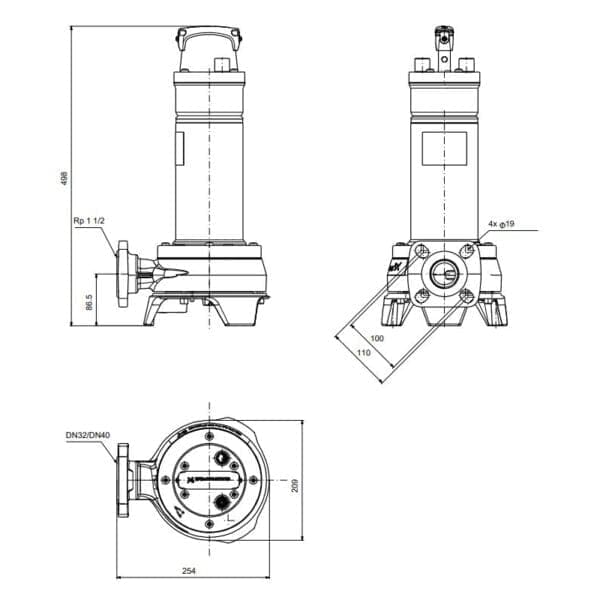

• Изходен порт: Всички помпи UNILIFT APG са снабдени с комбиниран хоризонтален изходен порт Rp 1.1/2″ / DN32 / DN40. UNILIFT APG е съвместима с направляващата релса на Grundfos SEG
• Вал и лагери: Валът от неръждаема стомана се върти в сачмени лагери, които не изискват поддръжка
• Работно колело: Композитното работно колело е тип полуотворено работно колело с L-образни елементи. Остриетата са извити назад, за да се намалят вредните ефекти от твърдите частици и да се сведе до минимум консумацията на енергия. Работното колело има защитна капачка за предотвратяване на отлагането на дълговлакнест материал

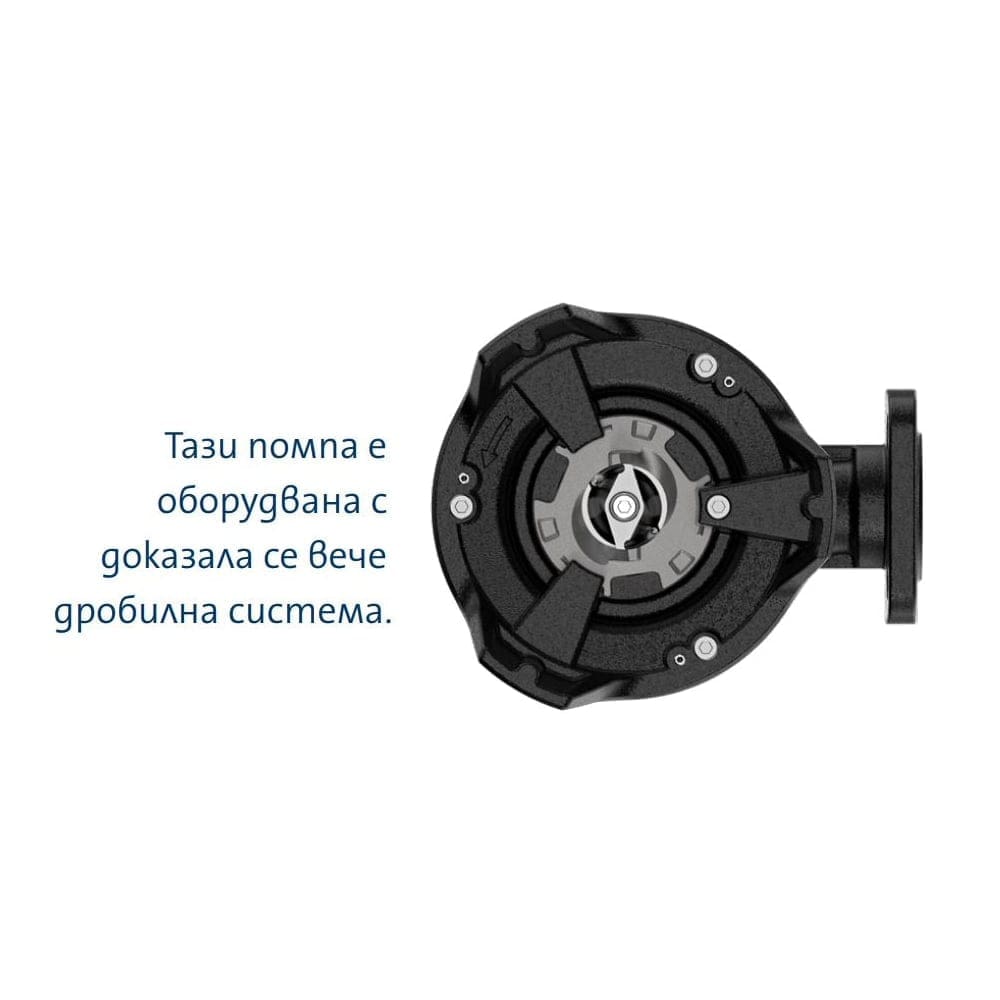

• Система за мелене: Системата за мелене се състои от две части: стационарен пръстен за мелницата и въртяща се мелница. Пръстенът на мелницата е закрепен към корпуса на помпата с помощта на байонетна връзка и фиксиран в правилната позиция с винт. Главата на мелницата е закрепена към вала с помощта на винт, който държи работното колело в правилното му положение. И двете части са изработени от закалена неръждаема стомана за оптимална издръжливост
• Уплътнение на вала: Уплътнението на вала е комбинация от механично уплътнение на вала и камера с 350 ml масло между тях. Уплътнителните повърхности са изработени от силиконов карбид
• Изпомпвани течности: Помпата е предназначена да изпомпва вода, съдържаща ограничено количество сферични частици. Помпата не е подходяща за следните течности: течности, съдържащи дълги влакна; запалими течности (масло, бензин и др.); агресивни течности

Ръководство за оразмеряване:

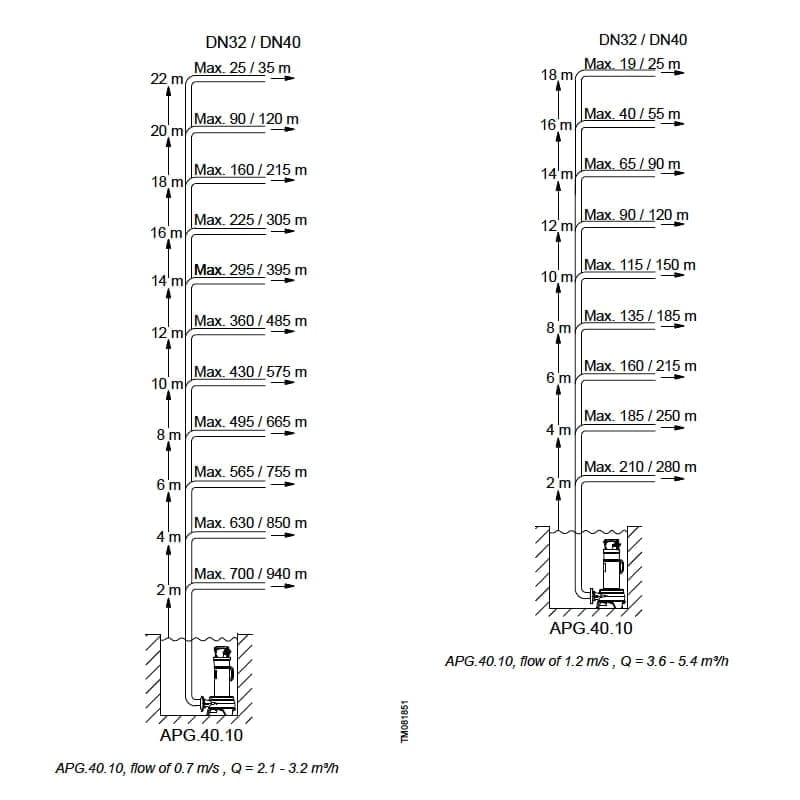

• Таблицата за бърз избор в галерията на продукта дава приблизителен преглед на височините и дължините на изходящите тръби с вътрешен диаметър на тръбата DN 32, G 1 1/2″ / DN 40 и скоростта на потока така, че скоростта на самопочистване от минимум 0,7 m/s да е удовлетворена.

Електрически и хидравлични данни:

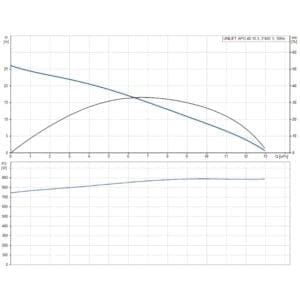

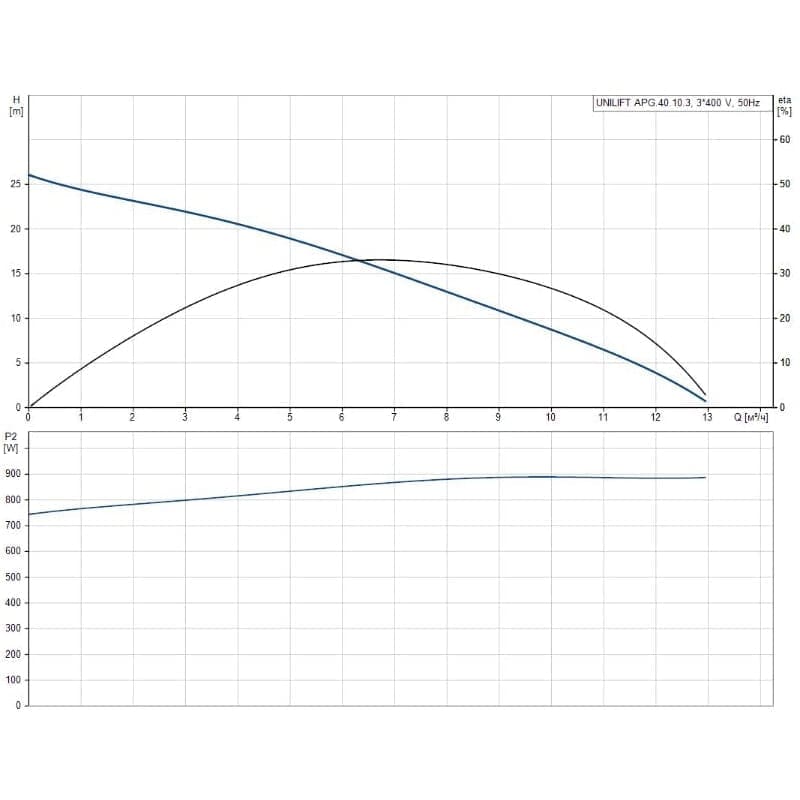

• Номинален дебит на помпата: 7.2 m³/h
• Максимален дебит на помпата: 13.0 m³/h
• Номинален напор на помпата: 15 m
• Максимален напор на помпата: 26 m
• Тип работно колело: система за мелене с режещ нож (Grinder)
• Максимален размер на частиците: 40 mm
• Одобрения: CE, EAC, LGA
• Корпус на помпата: чугун БДС EN 1561 EN-GJL-200
• Работно колело: композит Xyron WG732 (30% GF)
• Корпус на двигателя: неръждаема стомана AISI 304, DIN 1.4301
• Вал на двигателя: неръждаема стомана AISI 431, DIN 1.4057
• Диапазон на температурата на околната среда: 0 .. 40 °C
• Тип изходящ щуцер (комбиниран): рeзба 1.1/2″ и фланец DN 32/40, PN 10
• Максимална дълбочина на потапяне: 7 m
• Температурен диапазон на течността: 0 .. 70 °C
• Честота на мрежата: 50 Hz
• Номинална скорост 2850 об/min
• Помпа със захранване: 3 x 380-415 V
• Ел. мощност: 1000 W (1.3 HP)
• Работен ток: 2.6 A
• Клас на защита от външни въздействия (IEC 34-5): IP68
• Клас на изолация (IEC 85): F
• Дължина на захранващия кабел: 10 m
• Доставя се без щепсел, подходяща за подвързване в табло
• Доставя се без поплавък, подходяща за свързване към външни поплавъци или сензор за ниво

Други:

• Бруто тегло: 24.8 kg
