Дренажна помпа Wilo TS 32/9-A

Дренажна помпа Wilo TS 32/9-A

Инструкция за монтаж и експлоатация Wilo TS 32/9-A

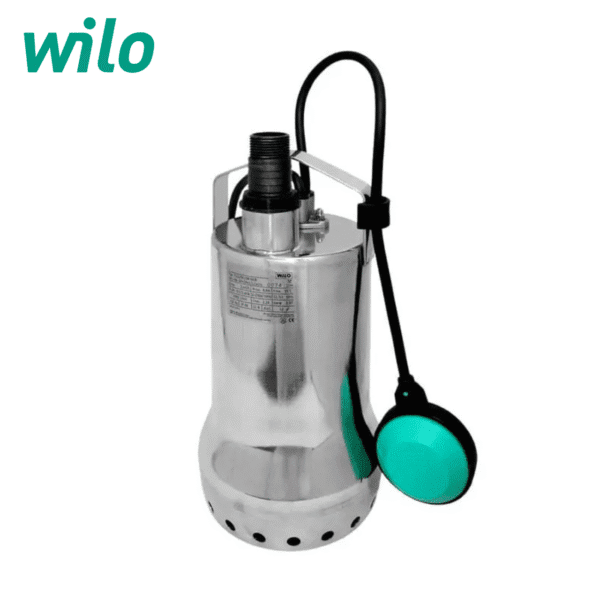

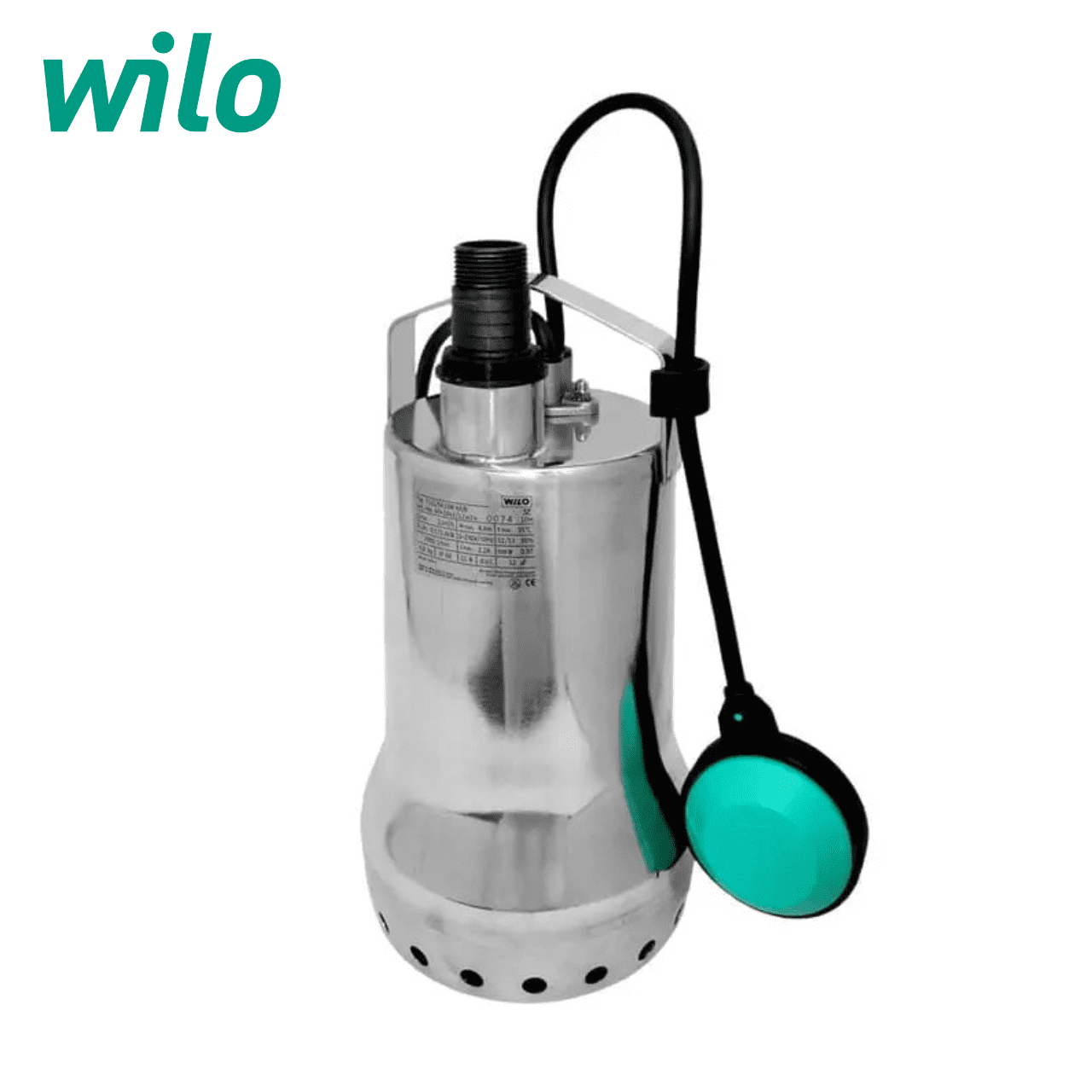

Потопяемата дренажна помпа Wilo TS 32/9-A е напълно потопяема помпа за отпадни води, предназначена за мобилен мокър монтаж и ефективно изпомпване на отпадъчни води в битови и технически приложения.

Работното колело е изработено от издръжлива пластмаса, а корпусът на мотора и хидравликата – от висококачествена неръждаема стомана, осигуряваща дълъг експлоатационен живот и устойчивост на корозия. Хидравличната част е с вертикален изходен отвор, оборудван с фланец на резба за лесно свързване към системата.

Електромоторът е монофазен, с повърхностно охлаждане и двуконтурна система, при която охлаждането се извършва чрез работния флуид между корпуса на помпата и мотора. Помпата разполага с вграден работен кондензатор, уплътнителна камера и термична защита с автоматично повторно включване при претоварване.

За удобство и безопасност на работа, помпата е снабдена със захранващ кабел с прикачен щепсел Шуко и поплавъчен превключвател, който осигурява автоматично управление на нивото на течността. Уплътнението се състои от механично уплътнение откъм страната на флуида, подсилено с репелент против замърсяване, и допълнително уплътнение на вала от страната на мотора.

Приложение:

• Изпразване на изкопи и шахти
• Поддържане на дворове и мазета в сухо състояние
• Понижаване нивото на повърхностни води
• Изпомпване на леко замърсени, дъждовни и дренажни води

Агрегат:

• Изходен отвор: Rp 1¼
• Максимално работно налягане: 2 bar
• Свободен сферичен проход: 10 mm
• Режим на работа потопена: S1
• Режим на работа непотопена: S3-25%
• Макс. дълбочина на потапяне: 7 m
• Степен на защита: IP68
• Температура на флуида: +3 °C до +35 °C
• Макс. температура (3 мин.): 90 °C
• Тегло: прибл. 7.0 kg

Данни на мотора:

• Ел. захранване: 1~230 V, 50 Hz
• Номинален ток: 2.2 A
• Номинална мощност (P2): 0.3 kW
• Консумирана мощност (P1): 0.5 kW
• Вид стартиране: Директно
• Обороти: 2,900 1/min
• Брой полюси: 2
• Клас на изолация: B
• Макс. честота на включване: 50 1/h

Кабел:

• Дължина на кабела: 10 m
• Тип: H07RN-F
• Сечение: 3G1 mm²
• Свързване: отделяем кабел
• Щепсел: Шуко

Материали:

• Статично уплътнение: NBR
• Работно колело: SPS
• Уплътнение от страна на мотора: NBR
• Механично уплътнение: графит/керамика
• Корпус на мотора: 1.4301
• Корпус на помпата: 1.4301 (AISI 304)

Гаранция

• Физ. лица: 2 години
• Юрид. лица: 1 година

Кат. №: 6043943
