Пресостат за хидрофор и помпа – видове, настройка и сравнение на моделите

Какво е пресостат и защо е важен?

Пресостатът е устройство, което автоматично управлява включването и изключването на помпи въз основа на налягането в системата. Той играе ключова роля в автоматизацията на хидрофорни системи, поливни системи и домашни водоснабдителни инсталации. Следи налягането на водата и поддържа определен диапазон, като активира или деактивира помпата при достигане на предварително зададени стойности – долна (включваща) и горна (изключваща) граница на налягането.

Принцип на работа

Пресостатът работи чрез механичен или електронен сензор, който отчита налягането. При спадане на налягането под долната граница (напр. 1,5 bar) контактите се затварят и подават ток към помпата. Когато налягането достигне горната граница (напр. 3,0 bar), контактите се отварят и изключват захранването.

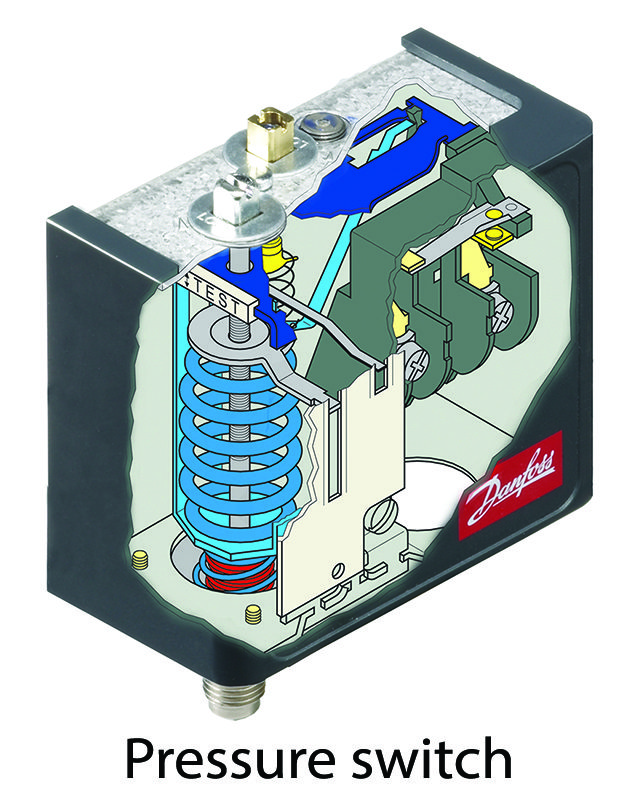

Основни компоненти

• Мембрана или бутало, свързано с контактна система
• Пружинен механизъм за настройка на налягането
• Клемна кутия за свързване на кабели
• Винтове или гайки за регулиране на налягането

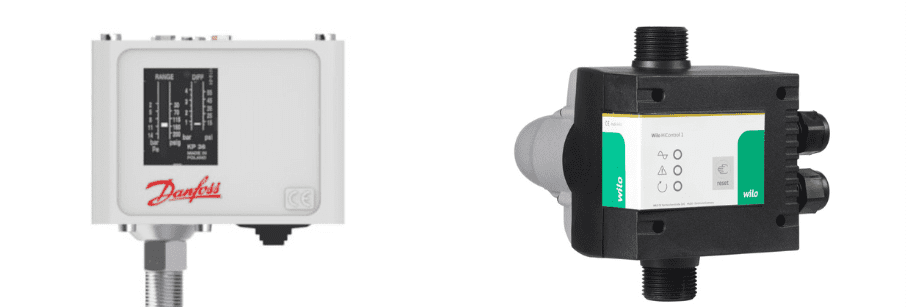

Механичен или електронен пресостат?

Пресостат за хидрофор

Хидрофорът е комбинация от помпа, разширителен (мембранен) съд и пресостат. Когато отворите кран, водата първо идва от съда и налягането пада. При достигане на включващото налягане пресостатът пуска помпата, а при достигане на изключващото я спира. Съдът поема малките разходи на вода, така че помпата не се включва при всяко отваряне на кран.

Налягане на въздуха в разширителния съд

Най-честата причина за проблеми с хидрофора не е пресостатът, а неправилното налягане на въздуха в съда. То трябва да е с около 0,2 bar по-ниско от включващото налягане на пресостата. Например при включване на 2,0 bar въздухът в съда трябва да е около 1,8 bar.

Налягането се проверява с обикновен манометър за гуми през вентила на съда. Преди това изключете помпата от тока и източете водата от системата, като отворите кран, докато спре да тече.

Механичен или електронен пресостат за хидрофор?

При класически хидрофор със съд механичният пресостат е най-простото и евтино решение – например PM/5-2W с вграден манометър (диапазон 1–5 bar) или Spido SK-9 (диапазон 1,0–5,5 bar). И двата са с фабрична настройка 1,4–2,8 bar.

Електронен пресостат за хидрофор си струва, ако искате защита от работа на сухо и по-точна настройка. Coelbo Switchmatic 2 има цифров манометър и настройка на включването и изключването, а Brio Top показва налягането и тока на дисплей и пази помпата от работа на сухо, претоварване и замръзване.

Важно: изключващото налягане трябва да е под максималното налягане, което помпата може да развие. Иначе помпата няма да го достигне и няма да спре.

Пресостат за сондажна (потопяема) помпа

При сондажните помпи пресостатът и разширителният съд се монтират на повърхността – в къщата или в шахтата до сондажа, а не в самия сондаж. Принципът на работа е същият като при хидрофора.

Разликата е в риска от работа на сухо. Нивото на водата в сондажа може да падне, особено през лятото, а механичният пресостат не разпознава липсата на вода. Затова при сондаж препоръчваме:

• електронен пресостат със защита от работа на сухо – например Switchmatic 2, Brio Top или Wilo HiControl 1, който е подходящ както за повърхностни, така и за потопяеми помпи;
• или механичен пресостат плюс отделна защита от работа на сухо – попитайте ни кое решение е подходящо за вашия сондаж.

Проверете и тока на помпата: той не трябва да надвишава допустимия ток на пресостата. По-мощните и трифазните помпи се управляват през контактор или табло, а не директно през пресостата.

Как да изберем правилния пресостат

• Тип система: хидрофор с разширителен съд или директно подаване без съд.
• Диапазон на налягане: нужните включващо и изключващо налягане и максималното налягане в системата.
• Височина на сградата: всеки 10 метра височина „изяждат“ около 1 bar налягане. Затова Grundfos PM Start 1,5 bar е за консуматори до 15 м над пресостата, а версията 2,2 bar – до 22 м.
• Съвместимост с помпата: захранване, максимален ток (A) и мощност (kW).
• Функции: защита от работа на сухо, дисплей, аларми, автоматичен рестарт.
• Среда и монтаж: качество и температура на водата, IP защита, монтажна позиция – някои електронни модели се монтират само вертикално.

Вижте всички пресостати в наличност

Настройка на механичен пресостат стъпка по стъпка

Повечето механични пресостати за хидрофори, като PM/5 и Spido SK-9, имат под капака две пружини с гайки:

• Голямата пружина измества целия диапазон: при затягане се повишават и включващото, и изключващото налягане.
• Малката пружина променя разликата между тях (диференциала): при затягане помпата спира при по-високо налягане, а включващото остава почти същото.

1. Проверете налягането на въздуха в разширителния съд (вижте по-горе).
2. Отворете кран и следете манометъра: запишете при какво налягане помпата се включва и при какво спира.
3. Ако и двете стойности са твърде ниски или твърде високи, завъртете голямата гайка с половин оборот и проверете отново.
4. Ако разликата между включване и изключване не ви устройва, завъртете малката гайка – отново на малки стъпки.
5. След всяка промяна направете пълен цикъл включване–изключване и сверете с манометъра.
6. Накрая коригирайте въздуха в съда, така че да е около 0,2 bar под новото включващо налягане.

При индустриалните пресостати, като Danfoss KP35 и Danfoss KPI35, настройката става с два отделни винта – за диапазона и за диференциала. Следвайте инструкцията на конкретния модел.

Свързване на пресостат

Хидравлично механичният пресостат се монтира на петпътен разклонител до разширителния съд, заедно с манометъра, така че да отчита налягането в съда. Електронните проточни модели, като Grundfos PM Start и Wilo HiControl 1, се монтират на изхода на помпата, преди първия консуматор.

Електрически пресостатът прекъсва захранването на помпата: захранването от мрежата влиза в пресостата, а оттам отива към помпата. Заземяването трябва да бъде свързано без прекъсване. Проверете дали номиналният ток на помпата е под допустимия ток на контактите на пресостата.

Популярни модели – технически данни

Grundfos PM Start

Електронен пресостат за автоматично старт/стоп управление с фиксирано стартово налягане.

• Стартово налягане: 1,5 bar или 2,2 bar (две версии, не се регулира)
• Спиране: при затворени консуматори или липса на воден поток
• Захранване: 1×220–240 V, 50/60 Hz
• Максимален ток / мощност на помпата: 10 A / 1500 W
• Максимално работно налягане: 10 bar
• Защита: от работа на сухо, с автоматичен рестарт; IP65
• Монтаж: само на вертикален тръбен участък

PM Start 1,5 bar PM Start 2,2 bar

Wilo HiControl 1

Проточен електронен пресостат с вградени сензори за налягане и дебит.

• Захранване: 220–250 V, 50/60 Hz
• Ток: мин. 2 A, макс. 10 A
• Работа: включва при 1,5 bar, спира при дебит под 95 l/h
• Защита от работа на сухо: изключва мотора след 30 секунди, рестарт с бутон RESET
• Вграден малък разширителен резервоар срещу хидравлични удари
• Максимално работно налягане: 10 bar; степен на защита IP65
• Монтаж: само вертикално, с изхода нагоре

Към продукта Wilo HiControl 1

Coelbo Switchmatic 2

Електронен пресостат с цифров манометър и настройка на включването и изключването.

• Захранване: ~1×110–230 V, 50/60 Hz
• Мощност на помпата: 0,37–2,2 kW, максимален ток 16 A
• Включване: 0,5–7 bar; изключване: 1–8 bar; фабрична настройка 3/4 bar
• Степен на защита: IP55
• Температура на течността: до 50 °C
• Защити: от работа на сухо, претоварване и прекалено често включване; може да управлява две помпи в каскада
• Видео инструкции

Към продукта Coelbo Switchmatic 2

Danfoss KP35

Класически механичен пресостат (SPDT) за вода и въздух с регулируем диференциал.

• Диапазон на регулиране: −0,2…7,5 bar
• Диференциал: 0,7–4 bar
• Максимално работно налягане: 17 bar
• Електрически контакт: SPDT (превключващ), директно до 220 V AC
• Степен на защита: IP30
• Присъединяване: външна резба G 1/4

Към продукта Danfoss KP35

Сравнителна таблица

Всички пресостати в магазина

Наличността и цените са на страницата на всеки продукт.

Често задавани въпроси

Нужен ли е разширителен съд с електронен пресостат?

В много случаи не е задължителен, но малък съд (5–24 l) значително намалява броя на включванията и стабилизира системата.

Защо помпата се включва и изключва много често?

Най-често причината е в разширителния съд: паднало налягане на въздуха или спукана мембрана. Други причини са твърде малка разлика между включването и изключването на пресостата или теч в инсталацията.

Мога ли да заменя механичен пресостат с електронен?

Да, в повечето битови системи това е възможно. Проверете дали токът и мощността на помпата са в границите на електронния пресостат и дали моделът изисква вертикален монтаж.

Къде да монтирам пресостата?

Близо до помпата или до разширителния съд, защитен от влага и с лесен достъп. При проточните модели спазвайте стрелката за посоката на потока.

Как да настроя механичен пресостат?

Първо задайте включващото налягане (напр. 2,0 bar), после диференциала (напр. +1,0 bar, т.е. изключване при 3,0 bar). Подробните стъпки са в раздела Настройка на механичен пресостат.
